MONTAJE
PROCEDIMIENTO

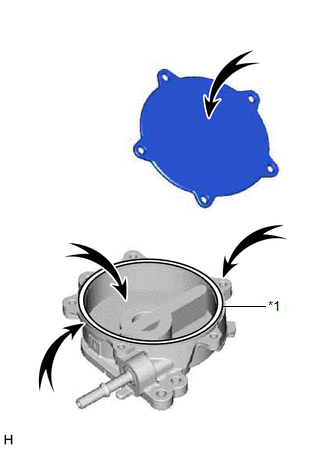

1. LIMPIE EL ALOJAMIENTO DE LA BOMBA DE VACÍO
(a) Limpie la superficie interior del alojamiento de la bomba de vacío.
2. INSTALE EL ROTOR DE LA BOMBA DE VACÍO
(a) Limpie el rotor de la bomba de vacío.

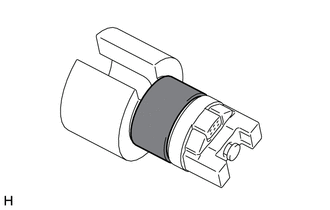

(b) Aplique aceite de motor en las zonas del rotor de la bomba de vacío que se muestran en la ilustración.
![]() |
Aceite de motor |

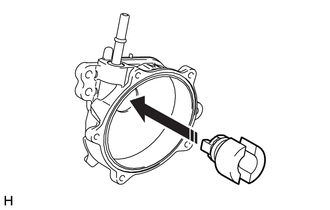

(c) Coloque el rotor de la bomba de vacío en el alojamiento de la bomba de vacío.
![]() |
Instalar en esta dirección |
3. COLOQUE LA PALETA DE LA BOMBA DE VACÍO Y LA TAPA DE LA PALETA DE LA BOMBA DE VACÍO
(a) Aplique aceite de motor a una nueva paleta de la bomba de vacío y a los 2 nuevos tapones de la paleta de la bomba de vacío y coloque los tapones en la paleta de la bomba de vacío.
(b) Aplique aceite de motor a la paleta de la bomba de vacío con los 2 tapones de la misma, y colóquela en el alojamiento de la bomba de vacío.
4. INSTALE LA CUBIERTA DEL EXTREMO

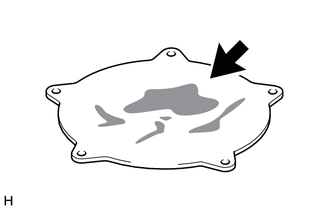

(a) Limpie la superficie interior de la cubierta del extremo. |
|
(b) Instale una nueva junta tórica de la tapa de la bomba de vacío en el alojamiento de la bomba de vacío. AVISO:
|
|
(c) Utilice una llave de cubo "TORX" T30 para instalar la cubierta del extremo con 5 tornillos nuevos.
Torque:
7.5 N·m {76 kgf·cm, 66 in·lbf}
AVISO:

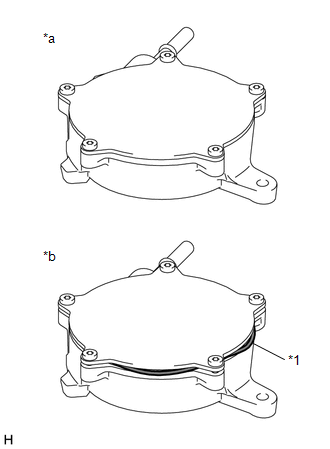

*1 |
Junta tórica de la tapa de la bomba de vacío |
*a |
Correcto |
*b |
Incorrecto |
5. INSPECCIONE EL CONJUNTO DE LA BOMBA DE VACÍO

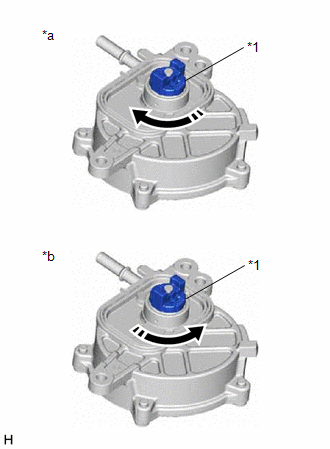

(a) Mientras observa desde el lado del acoplamiento del conjunto de la bomba de vacío, gire el acoplamiento hacia la derecha. Estándar: Gira sin bloquearse. AVISO:
|
|
