INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Este procedimiento incluye la instalación de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.

Haga clic aquí

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA BOMBA DE VACÍO

(a) Si vuelve a utilizar el conjunto de la bomba de vacío:

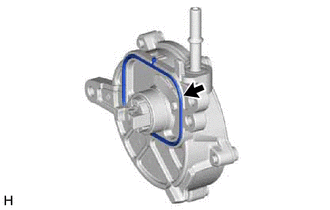

(1) Instale una junta tórica de la bomba de vacío n° 1 nueva en el conjunto de la bomba de vacío.

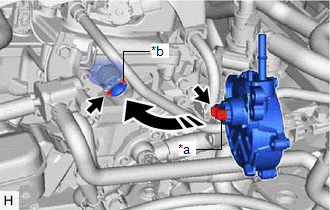

(b) Instale el conjunto de la bomba de vacío de forma que sus dientes de acoplamiento engranen con la ranura del árbol de levas.

AVISO:

  • Asegúrese de que el conjunto de la bomba de vacío esté bien instalado.
  • Tenga cuidado de no pinzar la junta tórica de la bomba de vacío n° 1.

*a

Dientes de acoplamiento

*b

Ranura

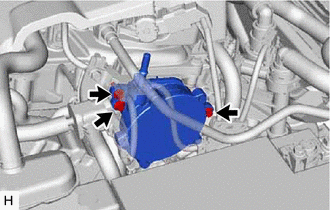

(c) Con una llave de cubo de 8 mm, coloque el conjunto de la bomba de vacío con los 3 pernos.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

AVISO:

Después de la instalación, compruebe que no haya espacios entre las superficies de contacto, y que el conjunto de la bomba de vacío no esté instalado en ángulo.

2. INSTALE EL CABLE DEL MOTOR

(a) Enganche las 2 abrazaderas para instalar el cable del motor.

3. CONECTE EL CONECTOR N° 1 DE LA MANGUERA DE VACÍO

(a) Alinee el conector de la manguera de vacío n° 1 con el conjunto de la bomba de vacío y empálmelos hasta que el conector de la manguera de vacío n° 1 emita un sonido de "clic".

AVISO:

4. COMPRUEBE EL FUNCIONAMIENTO DE LA BOMBA DE VACÍO

Haga clic aquí.
