COMPONENTES

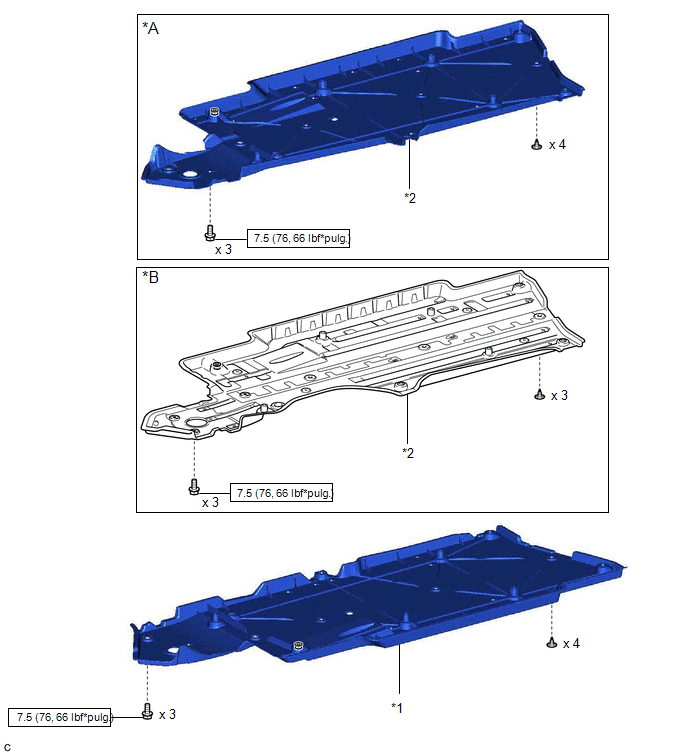

ILUSTRACION
.png)
|
*A | para 2WD |
*B | para AWD |
|
*1 | CUBIERTA IZQUIERDA DEL PISO DELANTERO |
*2 | CUBIERTA DERECHA DEL PISO DELANTERO |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

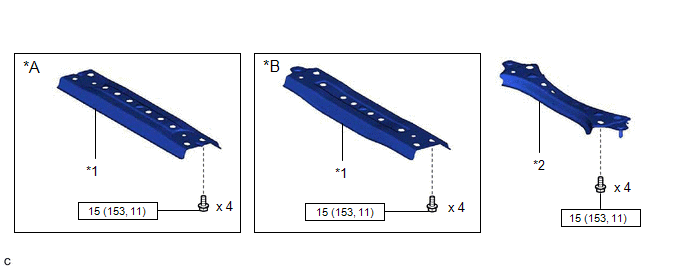

ILUSTRACION
|
*A | para 2WD |
*B | para AWD |
|
*1 | REFUERZO DEL TRAVESANO DEL PISO CENTRAL |
*2 | REFUERZO CENTRAL DEL PISO DELANTERO |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

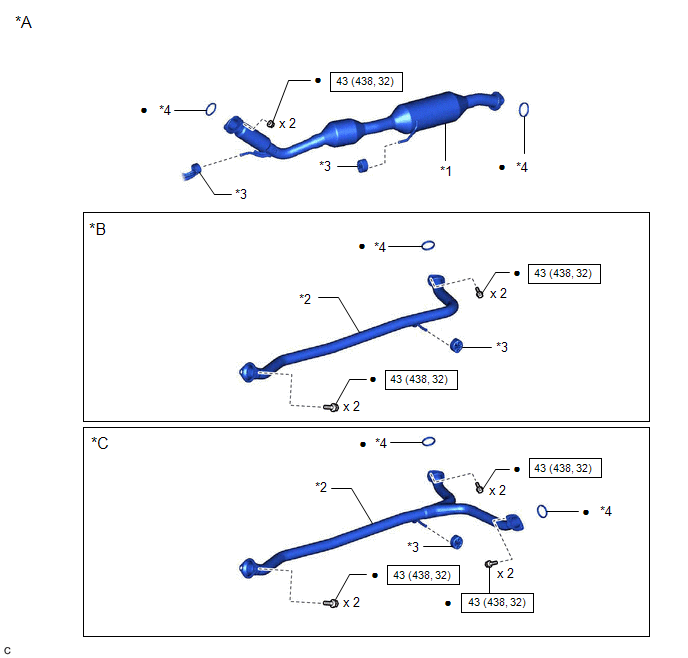

ILUSTRACION
|
*A | para 2WD |
*B | Para tipo simple |
|
*C | Para tipo doble |
- | - |
|
*1 | CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero) |
*2 | CONJUNTO CENTRAL DEL TUBO DE ESCAPE |
|
*3 | SOPORTE DEL TUBO DE ESCAPE |
*4 | JUNTA |
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
? | Pieza no reutilizable |
ILUSTRACION
|
*A | Para AWD |
*B | Para tipo simple |
|
*C | Para tipo doble |
- | - |
|
*1 | CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero) |
*2 | CONJUNTO CENTRAL DEL TUBO DE ESCAPE |
|
*3 | SOPORTE DEL TUBO DE ESCAPE |
*4 | JUNTA |
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
? | Pieza no reutilizable |

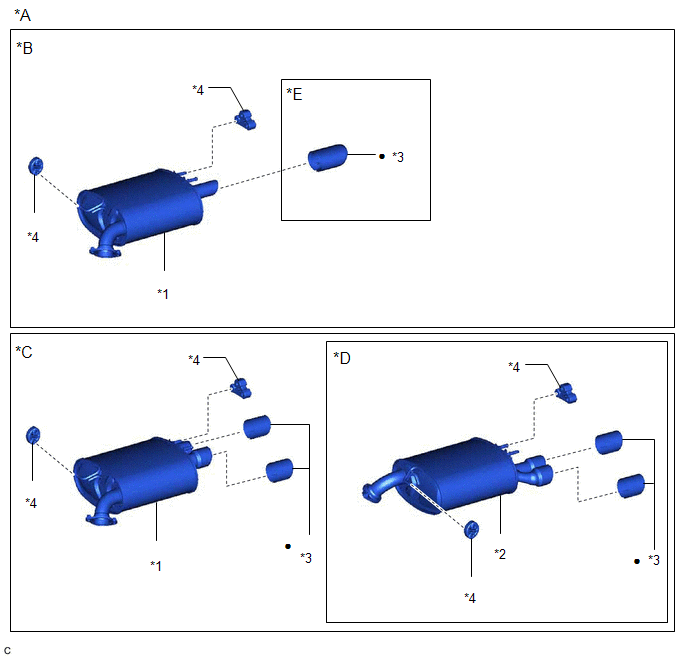

ILUSTRACION
|
*A | para 2WD |
*B | Tipo A |
|
*C | Tipo B |
*D | Para tipo doble |
|
*E | con silenciador del tubo de escape trasero |
- | - |
|
*1 | CONJUNTO TRASERO DEL TUBO DE ESCAPE |
*2 | CONJUNTO TRASERO IZQUIERDO DEL TUBO DE ESCAPE |
|
*3 | SUBCONJUNTO TRASERO DEL SILENCIADOR DEL TUBO DE ESCAPE |
*4 | SOPORTE DEL TUBO DE ESCAPE |
|
? | Pieza no reutilizable |
- | - |
ILUSTRACION
|
*A | Para AWD |
*B | Tipo A |
|
*C | Tipo B |
*D | Para tipo doble |
|
*E | con silenciador del tubo de escape trasero |
- | - |
|
*1 | CONJUNTO TRASERO DEL TUBO DE ESCAPE |
*2 | CONJUNTO TRASERO IZQUIERDO DEL TUBO DE ESCAPE |
|
*3 | SUBCONJUNTO TRASERO DEL SILENCIADOR DEL TUBO DE ESCAPE |
*4 | SOPORTE DEL TUBO DE ESCAPE |
|
? | Pieza no reutilizable |
- | - |
Tubo De Escape
ExtracciOnExtracciÓn
EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí.
2. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS ...
