MONTAJE

PROCEDIMIENTO

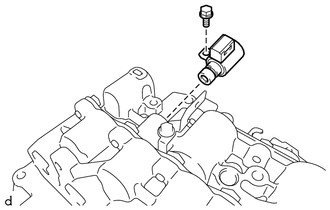

1. COLOQUE LA VÁLVULA SOLENOIDE (SL)

(a) Recubra la válvula solenoide (SL) con ATF WS genuino de Toyota.

(b) Instale la válvula solenoide (SL) en el conjunto del cuerpo de la válvula de la transmisión con el perno.

Torque:

7.0 N·m {71 kgf·cm, 62 in·lbf}

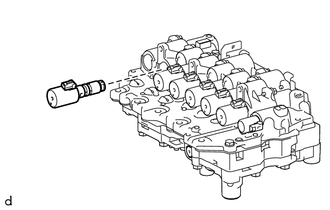

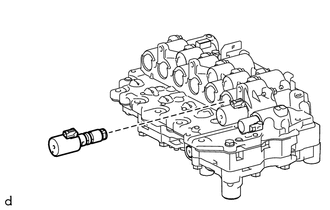

2. COLOQUE LA VÁLVULA SOLENOIDE (SLT)

(a) Recubra la válvula solenoide (SLT) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión.

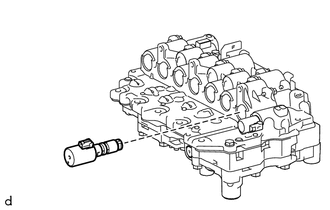

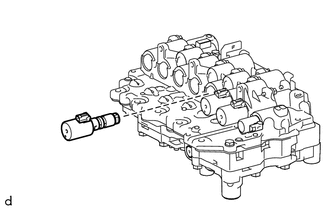

3. COLOQUE LA VÁLVULA SOLENOIDE (SL2)

(a) Recubra la válvula solenoide (SL2) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión.

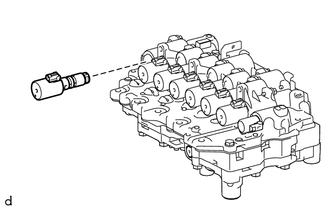

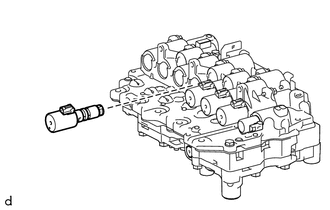

4. COLOQUE LA VÁLVULA SOLENOIDE (SL1)

(a) Recubra la válvula solenoide (SL1) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión.

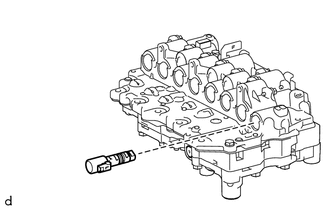

5. COLOQUE LA VÁLVULA SOLENOIDE (SL3)

(a) Recubra la válvula solenoide (SL3) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión.

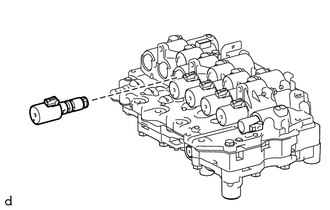

6. COLOQUE LA VÁLVULA SOLENOIDE (SL4)

(a) Recubra la válvula solenoide (SL4) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión.

7. COLOQUE LA VÁLVULA SOLENOIDE (SL6)

(a) Recubra la válvula solenoide (SL6) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión.

8. COLOQUE LA VÁLVULA SOLENOIDE (SL5)

(a) Recubra la válvula solenoide (SL5) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión.

9. COLOQUE VÁLVULA SOLENOIDE (SLU)

(a) Recubra la válvula solenoide (SLU) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión.

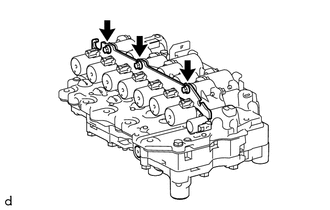

10. COLOQUE LA PLACA DE SUJECIÓN DEL SOLENOIDE

(a) Coloque la placa de sujeción del solenoide en el conjunto del cuerpo de la válvula de la transmisión con los 3 pernos.

Torque:

7.0 N·m {71 kgf·cm, 62 in·lbf}

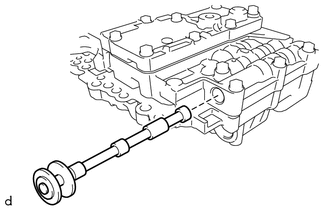

11. INSTALE LA VÁLVULA MANUAL

(a) Recubra la válvula manual con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión.
