DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DEL EXTREMO

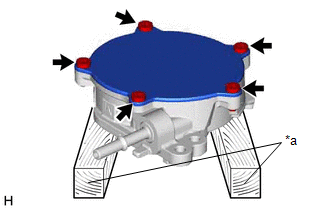

(a) Para evitar que el acoplamiento del conjunto de la bomba de vacío entre en contacto con el banco de trabajo, sujete el conjunto de la bomba de vacío con tacos de madera u otro objeto similar. |
|
(b) Utilice una llave de cubo "TORX" T30 para extraer los 5 tornillos y la cubierta del extremo.
AVISO:

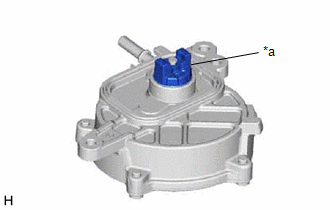

*a |
No gire el acoplamiento. |

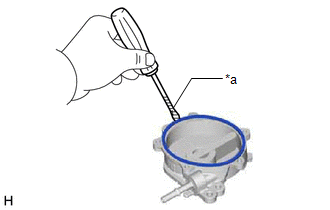

(c) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la junta tórica de la tapa de la bomba de vacío. AVISO: Tenga cuidado de no dañar la ranura. |
|

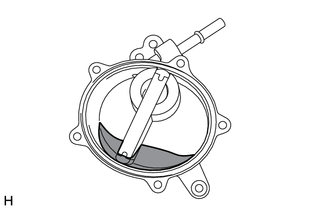

(d) Asegúrese de que no haya partículas extrañas en el aceite del motor sobrante en el alojamiento de la bomba de vacío.
Si hay partículas extrañas, sustituya el conjunto de la bomba de vacío.
![]() |
Aceite de motor |
2. EXTRAIGA LA PALETA DE LA BOMBA DE VACÍO Y LA TAPA DE LA PALETA DE LA BOMBA DE VACÍO

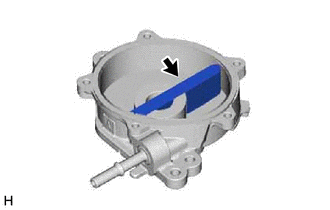

(a) Extraiga la paleta de la bomba de vacío junto con los 2 tapones de dicha paleta. |
|

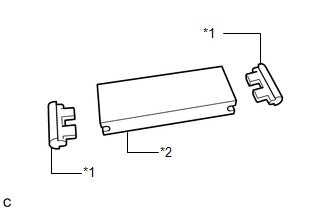

(b) Extraiga los 2 tapones de la paleta de la bomba de vacío. |
|
(c) Asegúrese de que no haya daños, como grietas o fracturas, en la paleta de la bomba de vacío y en el tapón de la paleta de la bomba de vacío.
Si hay daños, sustituya el conjunto de la bomba de vacío.
3. EXTRAIGA EL ROTOR DE LA BOMBA DE VACÍO

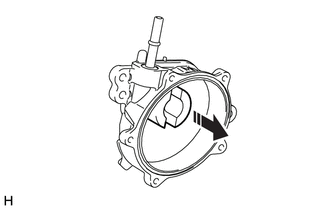

(a) Extraiga el rotor de la bomba de vacío del alojamiento de la bomba de vacío.
![]() |
Extraer en esta dirección |

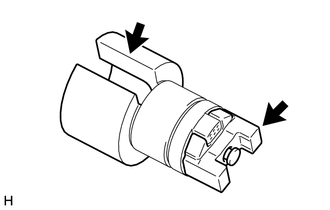

(b) Asegúrese de que no haya daños, como grietas o fracturas, en el rotor de la bomba de vacío en las áreas que se muestran en la ilustración. Si hay daños, sustituya el conjunto de la bomba de vacío. |
|

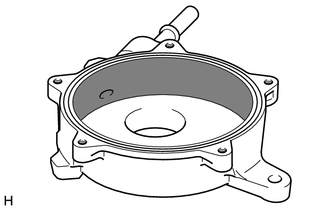

4. REVISE EL ALOJAMIENTO DE LA BOMBA DE VACÍO
(a) Asegúrese de que no hay partículas extrañas en el alojamiento de la bomba de vacío.
Si hay partículas extrañas, sustituya el conjunto de la bomba de vacío.
![]() |
Superficie de contacto de la tapa de la paleta de la bomba de vacío |
(b) Inspeccione visualmente la superficie de contacto del tapón de la paleta de la bomba de vacío del alojamiento de la bomba de vacío.
Si hay daños, sustituya el conjunto de la bomba de vacío.
