Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.

Haga clic aquí

PROCEDIMIENTO

1. DESCONECTE EL CONECTOR N° 1 DE LA MANGUERA DE VACÍO

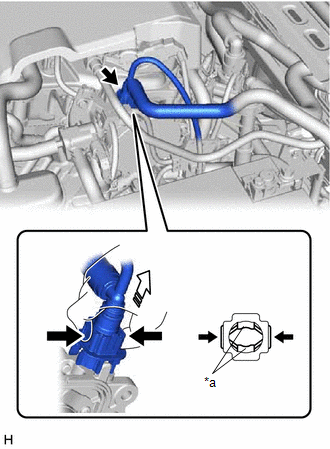

(a) Sujete con los dedos el retén del conector de la manguera de vacío n° 1 y, a continuación, tire del conector de la manguera de vacío n° 1 del conjunto de la bomba de vacío.

AVISO:

Asegúrese de desconectar el conector de la manguera de vacío n° 1 con la mano.

*a

Retén

Sujetar con los dedos

Tirar

2. SEPARE EL CABLE DEL MOTOR

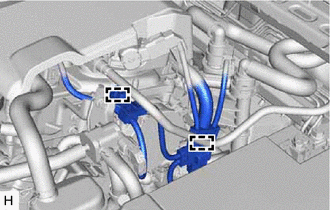

(a) Desenganche las 2 abrazaderas para separar el cable del motor.

3. EXTRAIGA EL CONJUNTO DE LA BOMBA DE VACÍO

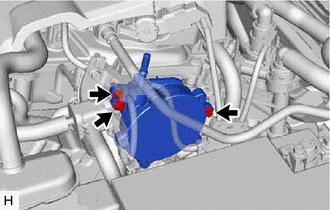

(a) Utilice una llave de cubo de 8 mm para extraer los 3 pernos y el conjunto de la bomba de vacío del conjunto del motor.

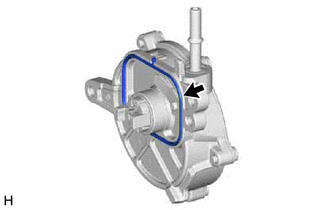

(b) Extraiga la junta tórica de la bomba de vacío n° 1 del conjunto de la bomba de vacío.
