INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. VERIFICACIÓN DEL FUNCIONAMIENTO

(a) Deslice el clip y desconecte la unión de la manguera de la válvula de retención del conjunto de la bomba de vacío.

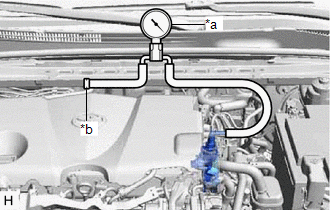

(b) Conecte la manguera del manómetro de vacío al conjunto de la bomba de vacío.

*a

Manómetro de vacío

*b

Tapón

(c) Arranque el motor y caliéntelo durante más de 2 minutos.

(d) Con el motor al ralentí, compruebe el vacío del conjunto de la bomba de vacío.

Presión estándar:

Más de 86.7 kPa (650 mmHg, 25.6 in.Hg)

Si la presión es inferior a los valores estándar, desmonte y revise la bomba de vacío. Si es necesario, sustituya el conjunto de la bomba de vacío.

Haga clic aquí

OBSERVACIÓN:

Lleve a cabo siempre este procedimiento de comprobación de funcionamiento después de realizar la sustitución o el mantenimiento del conjunto de la bomba de vacío.

(e) Extraiga el manómetro de vacío del conjunto de la bomba de vacío.

(f) Conecte la unión de la manguera de la válvula de retención al conjunto de la bomba de vacío y deslice el clip para fijarla.
