Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

COMPONENTES

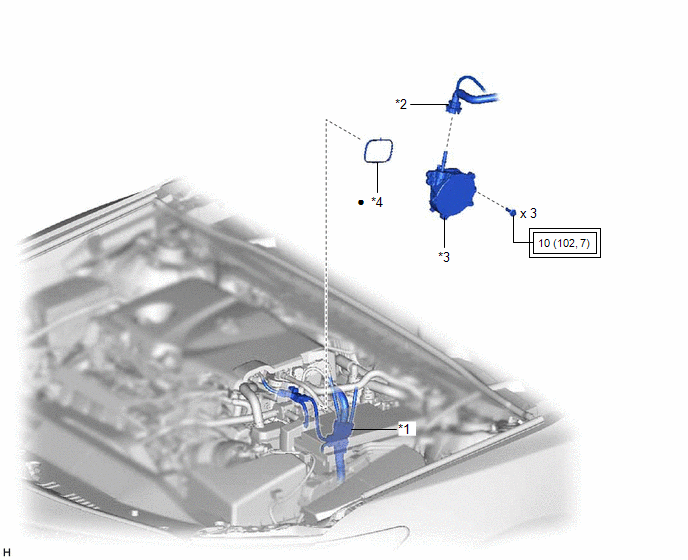

ILUSTRACIÓN

*1

CABLE DEL MOTOR

*2

CONECTOR N° 1 DE LA MANGUERA DE VACÍO

*3

CONJUNTO DE LA BOMBA DE VACÍO

*4

JUNTA TÓRICA DE LA BOMBA DE VACÍO N° 1

Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

Pieza no reutilizable

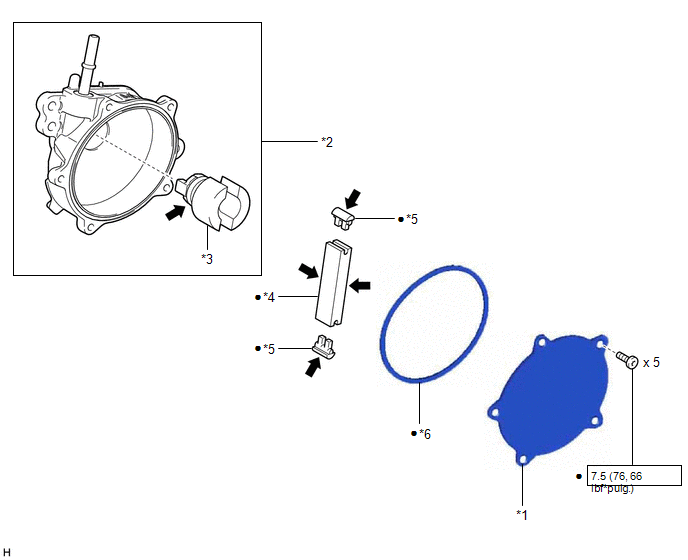

ILUSTRACIÓN

*1

CUBIERTA DEL TERMINAL

*2

ALOJAMIENTO DE LA BOMBA DE VACÍO

*3

ROTOR DE LA BOMBA DE VACÍO

*4

PALETA DE LA BOMBA DE VACÍO

*5

TAPÓN DE LA PALETA DE LA BOMBA DE VACÍO

*6

JUNTA TÓRICA DE LA TAPA DE LA BOMBA DE VACÍO

N*m (kgf*cm, lbf*pi.): par de apriete especificado

Pieza no reutilizable

Aceite de motor

-

-

Bomba De VacÍo (para A25a-fks)
...

InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO PROCEDIMIENTO 1. VERIFICACIÓN DEL FUNCIONAMIENTO (a) Deslice el clip y desconecte la unión de la manguera de la válvula de retención del conjunto de la bomba de vací ...
