COMPONENTES
ILUSTRACIÓN
*A | para el lado del pasajero delantero |
*B | para el lado del conductor |
*C | Sin luz de cortesía |
*D | Con luz de cortesía |
*1 | CONJUNTO DE LA LUZ DE CORTESÍA |
*2 | CONJUNTO DEL REPOSABRAZOS DELANTERO |
*3 | SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*4 | EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA |
*5 | SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA |
*6 | PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA |
*7 | CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*8 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL DE LA BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA |

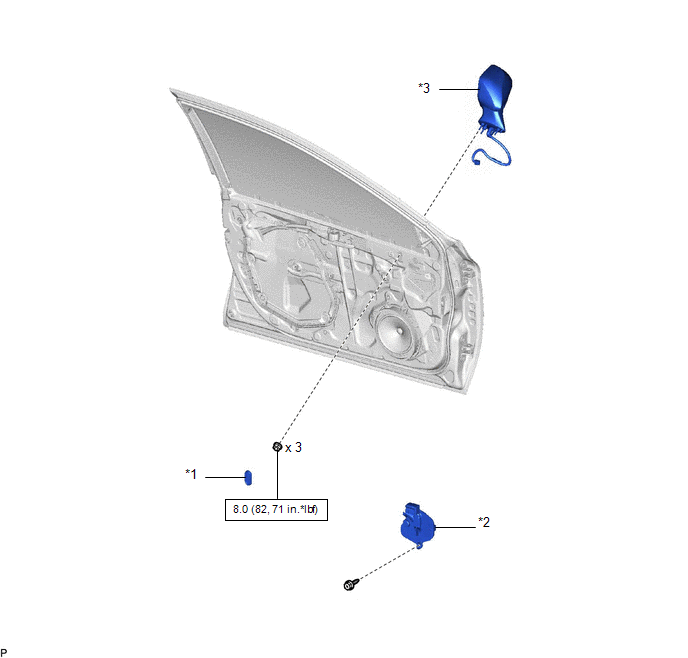

ILUSTRACIÓN
*1 | TAPÓN DEL ORIFICIO |
*2 | CUBIERTA DEL ORIFICIO DE INSTALACIÓN DEL ESPEJO EXTERIOR |
*3 | CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR CON CUBIERTA |
- | - |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

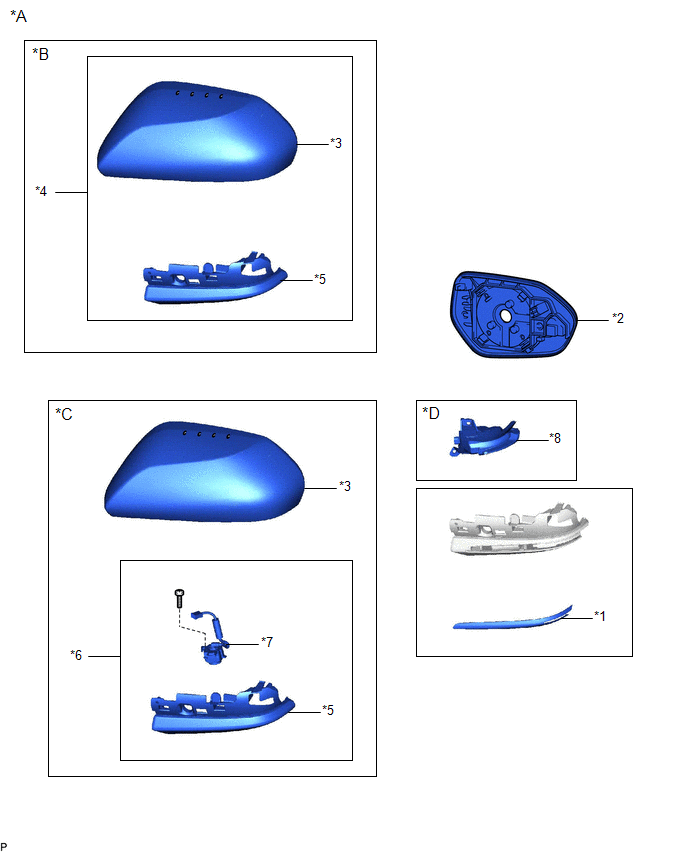

ILUSTRACIÓN
*A | Para el tipo A |
*B | Sin sistema de supervisión de vista panorámica |
*C | Con sistema de supervisión de vista panorámica |
*D | Con intermitentes laterales |
*1 | CUBIERTA DEL ESPEJO EXTERIOR NO. 2 |
*2 | ESPEJO EXTERIOR |
*3 | CUBIERTA DEL ESPEJO EXTERIOR |
*4 | CUBIERTA DEL ESPEJO EXTERIOR CON CUBIERTA DEL ORIFICIO DEL ESPEJO EXTERIOR |
*5 | CONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL ESPEJO EXTERIOR |
*6 | CUBIERTA DEL ORIFICIO DE INSTALACIÓN DEL ESPEJO EXTERIOR CON CONJUNTO DE LA CÁMARA DE TELEVISIÓN LATERAL |
*7 | CONJUNTO DE LA CÁMARA DE TELEVISIÓN LATERAL |
*8 | CONJUNTO DE LOS INTERMITENTES LATERALES |

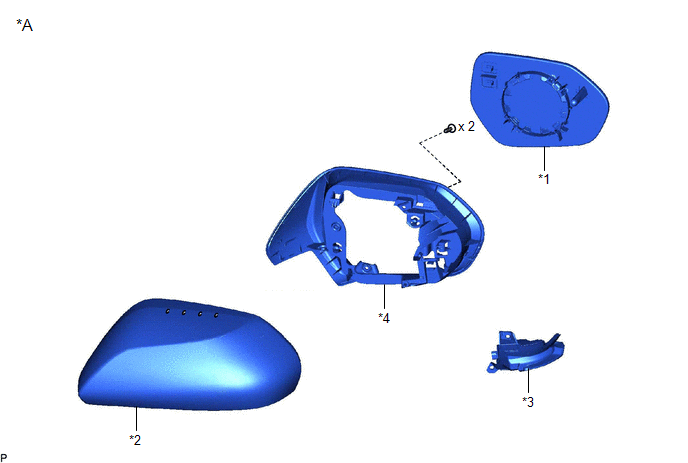

ILUSTRACIÓN
*A | para tipo B |
- | - |
*1 | ESPEJO EXTERIOR |
*2 | CUBIERTA DEL ESPEJO EXTERIOR |
*3 | CONJUNTO DE LOS INTERMITENTES LATERALES |
*4 | ALOJAMIENTO DEL PARASOL |
