EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del espejo retrovisor exterior con cubierta.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| *1: Solo al extraer e instalar o sustituir el conjunto de la cámara de televisión trasera | |||
| Ajuste de la vista de la cámara de televisión lateral |
Sistema de supervisión de vista panorámica |
|
Sustitución o extracción e instalación de 2 piezas o más:
|
| ||
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA
Haga clic aquí .gif)
2. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO
Haga clic aquí
6. EXTRAIGA LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA (sin luz de cortesía)
Haga clic aquí
7. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESÍA (con luz de cortesía)
Haga clic aquí
8. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA
Haga clic aquí

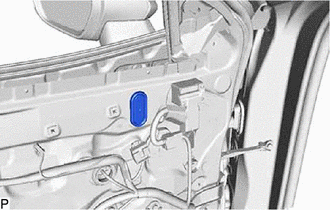

9. EXTRAIGA EL TAPÓN DEL ORIFICIO
| (a) Extraiga el tapón del orificio. |
|

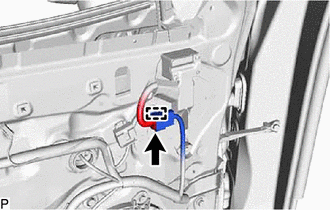

10. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE INSTALACIÓN DEL ESPEJO EXTERIOR
| (a) Desconecte el conector. |
|
(b) Desenganche la abrazadera.
| (c) Extraiga el tornillo. |
|
(d) Desenganche el clip y los 2 ganchos y extraiga la cubierta del orificio de instalación del espejo exterior.
11. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR CON LA CUBIERTA
| (a) Desenganche la abrazadera. |
|
(b) Extraiga las 3 tuercas.
(c) Desenganche el gancho y las 2 guías, y extraiga el conjunto del espejo retrovisor exterior con cubierta.
