DESCRIPCION

Este DTC se memoriza cuando el sensor de supervision de punto ciego derecho detecta un cortocircuito a +B en el indicador del espejo retrovisor exterior derecho.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

C1AB0

Cortocircuito a +B en el indicador del espejo exterior (principal)

 Se cumplen las dos condiciones siguientes:
  • El supervision de punto ciego esta activado
  • El sensor del sistema de supervision de punto ciego no envia tension al indicador, pero el indicador luminoso recibe una tension por encima del nivel especificado durante un periodo de tiempo especificado
  • Espejo retrovisor exterior derecho
  • Conjunto del espejo retrovisor exterior derecho con cubierta
  • Mazo de cables o conector
  • Sensor de supervision de punto ciego derecho

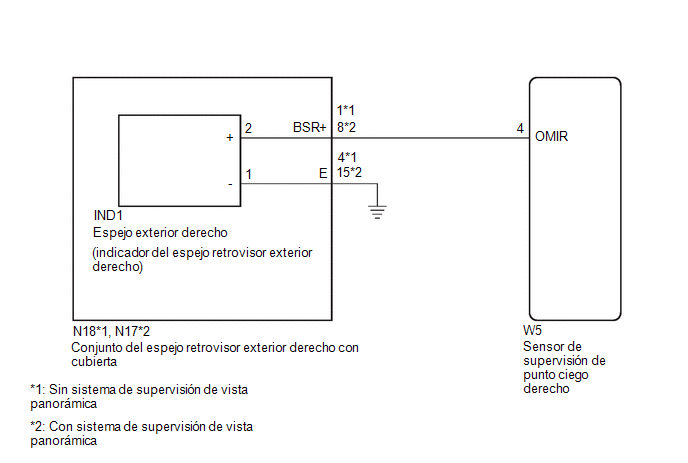

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

Durante la comprobacion de los DTC, asegurese de que el sistema de supervision de punto ciego este activado.

PROCEDIMIENTO

1.

REVISE LOS DTC

(a) Desactive el interruptor del motor.

(b) Active el interruptor del motor (IG).

(c) Vuelva a comprobar si se emiten DTC y compruebe si se emite el mismo DTC.

Body Electrical > Blind Spot Monitor Master > Trouble Codes

OK:

No se emiten DTC.

OK

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

NG

2.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR)

(a) Desconecte el conector W5 del sensor derecho de supervision de punto ciego.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

W5-4 (OMIR) - Masa de la carroceria

Interruptor del motor activado (IG)

Inferior a 1 V
OK

REEMPLACE EL SENSOR DERECHO DE SUPERVISION DE PUNTO CIEGO

Haga clic aqui

NG

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR)

(a) Desconecte el conector IND1 del espejo exterior derecho.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

W5-4 (OMIR) - Masa de la carroceria

Interruptor del motor activado (IG)

Inferior a 1 V
OK

SUSTITUYA EL ESPEJO EXTERIOR DERECHO

NG

4.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR)

(a) Desconecte el conector N18*1 o N17*2 del conjunto del espejo retrovisor exterior derecho con cubierta.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

W5-4 (OMIR) - Masa de la carroceria

Interruptor del motor activado (IG)

Por debajo de 1 V
OK

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO CON CUBIERTA

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
Sensor del angulo de direccion (C1A47)
