Toyota Camry Manual de reparaciones XV70 (2017-2023): Cortocircuito a +B en el indicador del espejo exterior (secundario) (C1AB1)

DESCRIPCION

Este DTC se almacena cuando el sensor de supervision de punto ciego izquierdo detecta un cortocircuito a +B en el indicador del espejo retrovisor exterior izquierdo.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

C1AB1

Cortocircuito a +B en el indicador del espejo exterior (secundario)

Se cumplen las dos condiciones siguientes:
  • El supervision de punto ciego esta activado
  • El sensor del sistema de supervision de punto ciego no envia tension al indicador, pero el indicador luminoso recibe una tension por encima del nivel especificado durante un periodo de tiempo especificado
  • Espejo retrovisor exterior izquierdo
  • Conjunto del espejo retrovisor exterior izquierdo con cubierta
  • Mazo de cables o conector
  • Sensor de supervision de punto ciego izquierdo

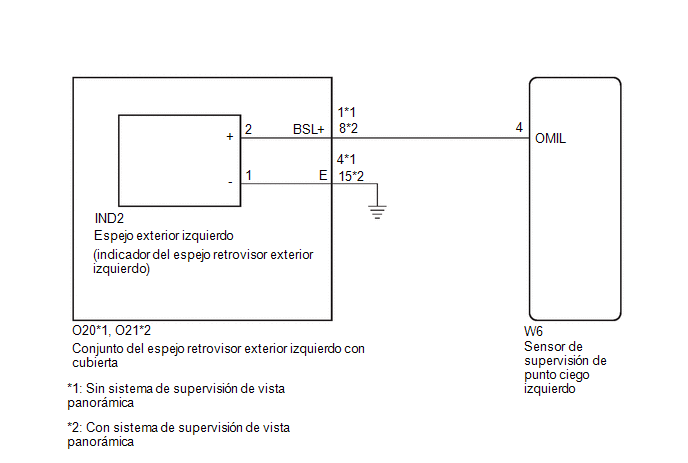

DIAGRAMA DE CABLEADO

PRECAUCION / AVISO / OBSERVACION

AVISO:

Durante la comprobacion de los DTC, asegurese de que el sistema de supervision de punto ciego este activado.

PROCEDIMIENTO

1.

REVISE LOS DTC

(a) Desactive el interruptor del motor.

(b) Active el interruptor del motor (IG).

(c) Vuelva a comprobar si se emiten DTC y compruebe si se emite el mismo DTC.

Body Electrical > Blind Spot Monitor Slave > Trouble Codes

OK:

No se emiten DTC.

OK

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

NG

2.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR)

(a) Desconecte el conector W6 del sensor izquierdo de supervision de punto ciego.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

W6-4 (OMIL) - Masa de la carroceria

Interruptor del motor activado (IG)

Por debajo de 1 V

OK

SUSTITUYA EL SENSOR IZQUIERDO DE LA SUPERVISION DE PUNTO CIEGO

Haga clic aqui

NG

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR)

(a) Desconecte el conector IND2 del espejo exterior izquierdo.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

W6-4 (OMIL) - Masa de la carroceria

Interruptor del motor activado (IG)

Por debajo de 1 V

OK

SUSTITUYA EL ESPEJO EXTERIOR IZQUIERDO

NG

4.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR)

(a) Desconecte el conector O20*1 o O21*2 del conjunto del espejo retrovisor exterior izquierdo con cubierta.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

W6-4 (OMIL) - Masa de la carroceria

Interruptor del motor activado (IG)

Por debajo de 1 V

OK

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO CON CUBIERTA

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
