Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

COMPONENTES

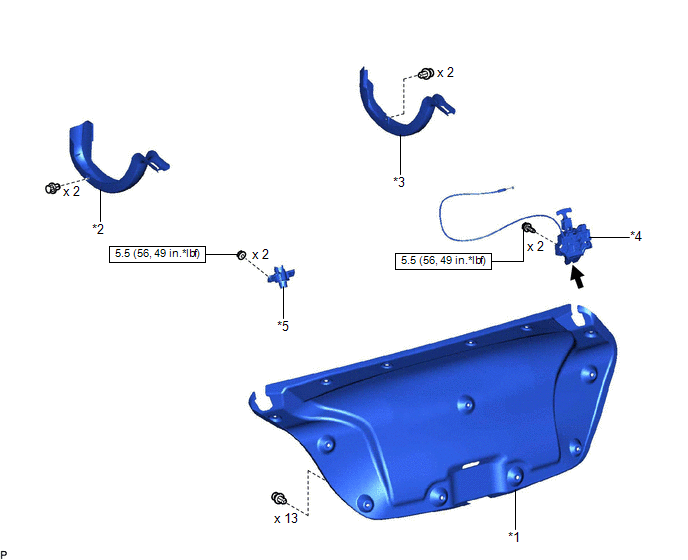

ILUSTRACIÓN

*1

CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*2

TAPA DE LA BISAGRA IZQUIERDA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*3

TAPA DE LA BISAGRA DERECHA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*4

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*5

CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

-

-

N*m (kgf*cm, pi.*lbf): Par de apriete especificado

Grasa multiusos

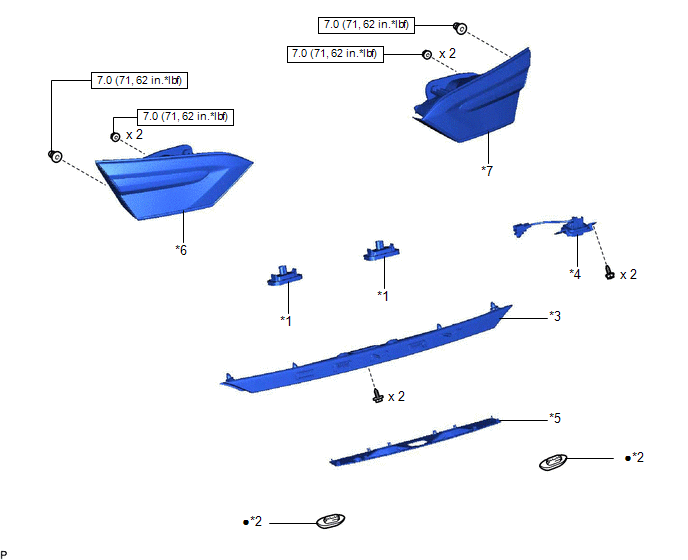

ILUSTRACIÓN

*1

CONJUNTO DE LA LUZ DE MATRÍCULA

*2

ELEMENTO AMORTIGUADOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*3

SUBCONJUNTO EXTERIOR DEL EMBELLECEDOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*4

INTERRUPTOR DE LA LLAVE ELÉCTRICA DEL COMPARTIMENTO DE EQUIPAJES

*5

EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 3

*6

CONJUNTO DEL FARO TRASERO IZQUIERDO

*7

CONJUNTO DE LAS LUCES TRASERAS DERECHAS

-

-

N*m (kgf*cm, pi.*lbf): Par de apriete especificado

Pieza no reutilizable

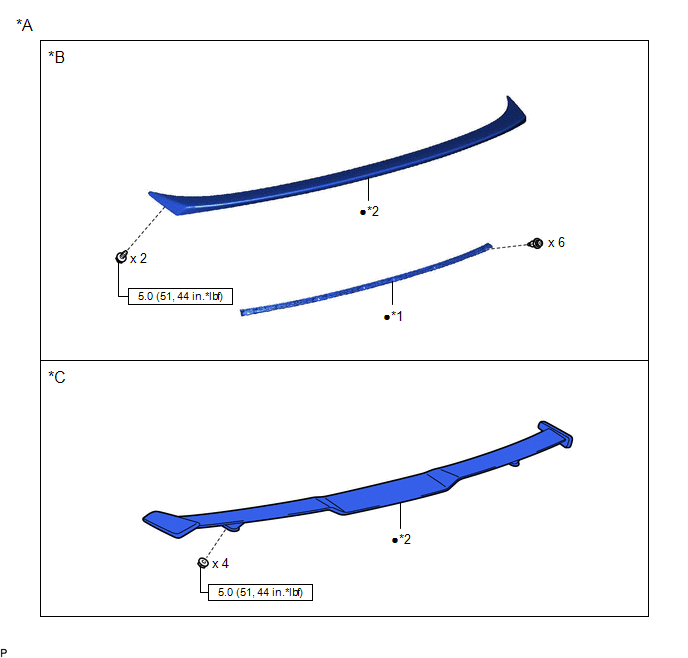

ILUSTRACIÓN

*A

Con deflector trasero

*B

Excepto TRD

*C

Para TRD:

-

-

*1

DEFLECTOR TRASERO

*2

RETÉN DEL DEFLECTOR TRASERO

N*m (kgf*cm, lbf*pi.): par de apriete especificado

Pieza no reutilizable

Puerta Del Compartimiento De Equipajes
...

Desmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES (a) Con un extractor de clips, extraiga los 13 clips y la cubierta de la puerta del compartimiento d ...
