Toyota Camry Manual de reparaciones XV70 (2017-2023): Desmontaje

DESMONTAJE

PROCEDIMIENTO

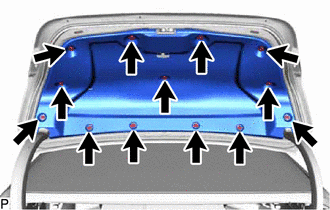

1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Con un extractor de clips, extraiga los 13 clips y la cubierta de la puerta del compartimiento de equipajes.

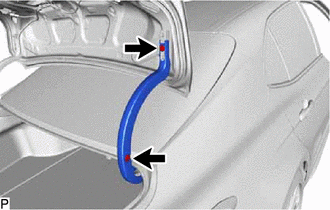

2. EXTRAIGA LA TAPA DE LA BISAGRA IZQUIERDA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Extraiga los 2 clips y la cubierta izquierda de la bisagra de la puerta del compartimiento de equipajes.

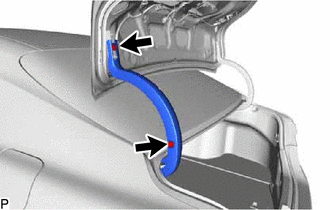

3. EXTRAIGA LA TAPA DE LA BISAGRA DERECHA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Extraiga los 2 clips y la cubierta derecha de la bisagra de la puerta del compartimiento de equipajes.

4. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

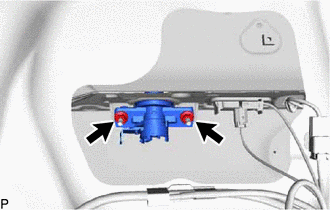

5. EXTRAIGA EL CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Quite las 2 tuercas y el conjunto del cilindro de la cerradura de la puerta del compartimiento de equipajes.

6. EXTRAIGA EL CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DE LAS LUCES TRASERAS DERECHAS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

8. EXTRAIGA EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 3

Haga clic aquí

9. EXTRAIGA EL SUBCONJUNTO EXTERIOR DEL EMBELLECEDOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

10. EXTRAIGA EL INTERRUPTOR ELÉCTRICO DE LA LLAVE DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

11. EXTRAIGA EL CONJUNTO DE LUCES DE MATRÍCULA (para el lado izquierdo)

Haga clic aquí

12. EXTRAIGA EL CONJUNTO DE LUCES DE MATRÍCULA (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

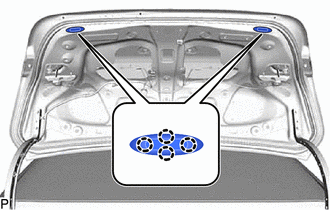

13. EXTRAIGA EL ELEMENTO AMORTIGUADOR DE LA PUERTA DEL COMPARTIMENTO DE EQUIPAJES

(a) Desenganche los 8 ganchos y extraiga los 2 elementos amortiguadores de la puerta del compartimiento de equipajes.

14. EXTRAIGA EL DEFLECTOR TRASERO (con deflector trasero)

Haga clic aquí

15. EXTRAIGA EL RETÉN DEL DEFLECTOR TRASERO (con deflector trasero)

Excepto TRD:

Haga clic aquí
