DESCRIPCION

Este circuito envia una senal al conjunto del amplificador de componentes estereo para silenciar el ruido. Por ese motivo, el ruido que se produce cesa al cambiar la fuente de sonido.

Si el circuito esta abierto, se puede oir ruido en los altavoces cuando se cambia la fuente de sonido.

Si hay un cortocircuito, aunque el conjunto del amplificador de componentes estereo este funcionando normalmente, no se podra oir ningun sonido o solo un sonido muy debil.

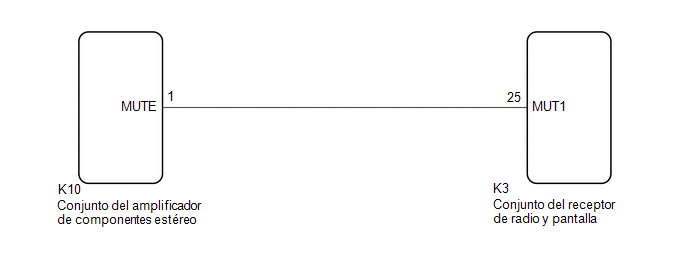

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO

(a) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

K10-1 (MUTE) - Masa de la carroceria

Interruptor del motor encendido (ACC), el sistema de sonido esta activado

> Modos de carga

3.5 V o superior

> Inferior a 1 V

*a

Componente con mazo de cables conectado

(conjunto del amplificador de componentes estereo)

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO)

(a) Desconecte el conector K3 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector K10 del conjunto del amplificador de componentes estereo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K3-25 (MUT1) - K10-1 (MUTE)

Siempre

Inferior a 1 ?

K3-25 (MUT1) o K10-1 (MUTE) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO (SENAL DE SALIDA)

(a) Vuelva a conectar el conector K10 del conjunto del amplificador de componentes estereo.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

K3-25 (MUT1) - Masa de la carroceria

Interruptor del motor encendido (ACC), el sistema de sonido esta activado

3.5 V o superior

*a

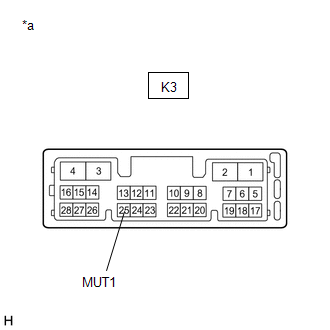

Vista delantera del conector del mazo de cables

(Al conjunto del receptor de radio y pantalla)

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO

Haga clic aqui
