DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL SENSOR ULTRASÓNICO CENTRAL TRASERO (con sistema de frenos de asistencia al estacionamiento)

Haga clic aquí

OBSERVACIÓN:

Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.

2. EXTRAIGA EL SENSOR ULTRASÓNICO DE LA ESQUINA TRASERA (con sistema de frenos de asistencia al estacionamiento)

Haga clic aquí

OBSERVACIÓN:

Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.

3. EXTRAIGA EL RETÉN DEL SENSOR ULTRASÓNICO CENTRAL TRASERO (con sistema de frenos de asistencia al estacionamiento)

Haga clic aquí

OBSERVACIÓN:

Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.

4. EXTRAIGA EL RETÉN DEL SENSOR ULTRASÓNICO DE LA ESQUINA TRASERA (con sistema de frenos de asistencia al estacionamiento)

Haga clic aquí

OBSERVACIÓN:

Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.

5. EXTRAIGA EL CABLE DEL COMPARTIMIENTO DE EQUIPAJES NO. 2 (con sistema de asistencia al freno de estacionamiento)

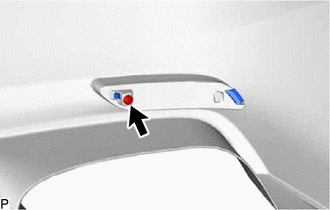

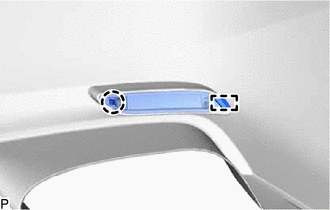

6. EXTRAIGA EL CONJUNTO DEL CATADIÓPTRICO IZQUIERDO

(a) Extraiga el tornillo.

(b) Desenganche la garra y la guía para extraer el conjunto del catadióptrico izquierdo.

7. EXTRAIGA EL CONJUNTO DEL CATADIÓPTRICO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

8. EXTRAIGA LA CUBIERTA INFERIOR DEL PARACHOQUES TRASERO (para el tipo A)

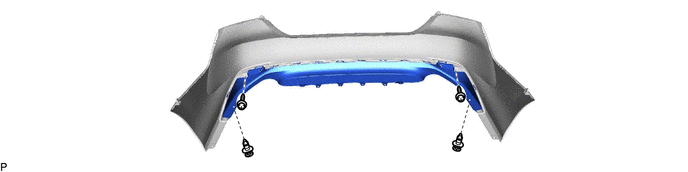

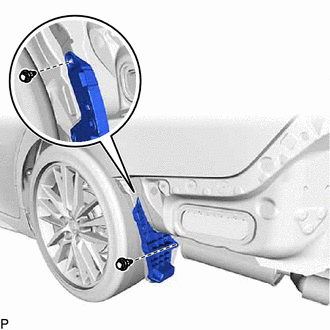

(a) Extraiga los 2 tornillos.

(b) Extraiga los 2 clips.

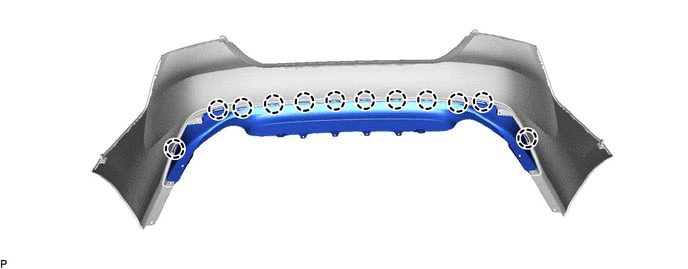

(c) Desenganche las 12 garras y extraiga la cubierta inferior del parachoques trasero.

9. EXTRAIGA LA MOLDURA DE LA EXTENSIÓN IZQUIERDA DEL PARACHOQUES TRASERO (para el tipo B)

(a) Excepto TRD:

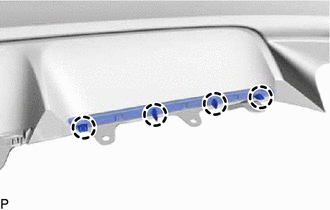

(1) Desenganche las 4 garras y retire la moldura de la extensión izquierda del parachoques trasero.

10. EXTRAIGA LA MOLDURA DE LA EXTENSIÓN DERECHA DEL PARACHOQUES TRASERO (para el tipo B)

Excepto TRD:

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

11. EXTRAIGA EL DEFLECTOR TRASERO (para el tipo B)

(a) Para TRD:

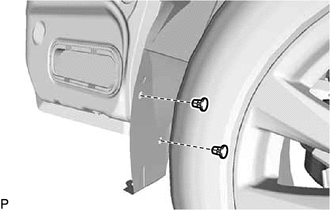

(1) Extraiga el clip y la pieza del parachoques trasero.

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.

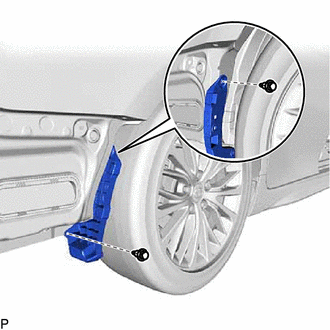

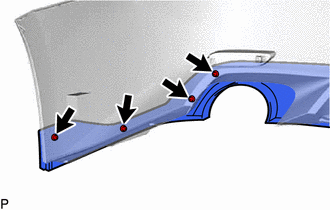

(2) Extraiga los 4 tornillos.

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.

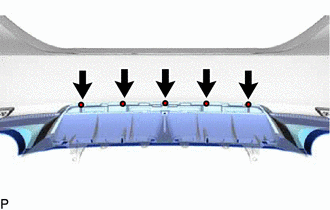

(3) Extraiga los 5 tornillos.

(4) Separe la cinta adhesiva de doble cara.

Cinta adhesiva bifaz

-

-

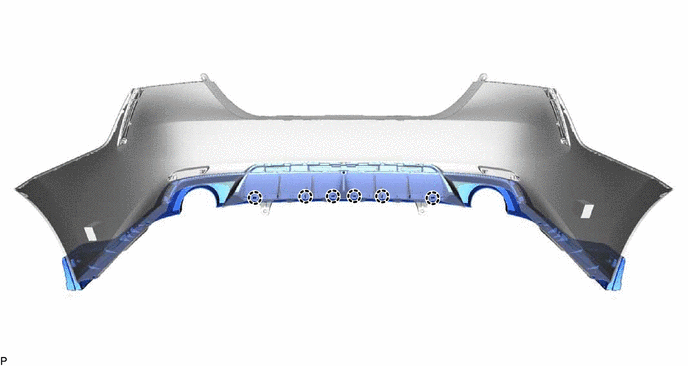

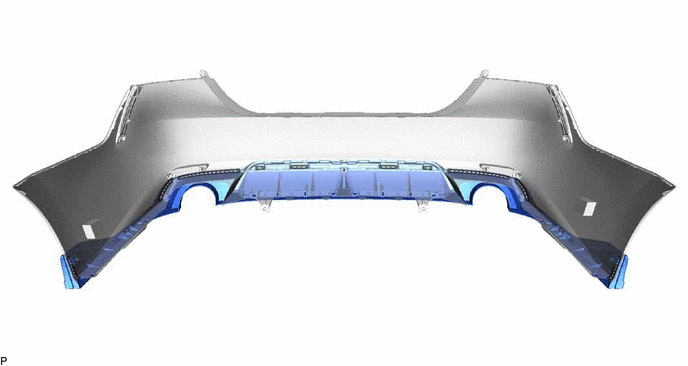

(5) Desenganche las 6 garras y extraiga el deflector trasero.

12. EXTRAIGA LA EXTENSIÓN DE LA ESQUINA DEL PARACHOQUES TRASERO IZQUIERDO (para el tipo B)

(a) Desenganche las 4 garras y las 4 guías para extraer la extensión de la esquina izquierda del parachoques trasero.

13. EXTRAIGA LA EXTENSIÓN DE LA ESQUINA DEL PARACHOQUES TRASERO DERECHO (para el tipo B)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

14. EXTRAIGA LA ALMOHADILLA DEL PARACHOQUES TRASERO

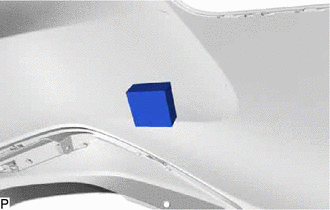

(a) Extraiga la almohadilla del parachoques trasero.

OBSERVACIÓN:

Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.

15. EXTRAIGA EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí

16. EXTRAIGA LA CUBIERTA DE LA BANDEJA DE LA RUEDA DE REPUESTO

Haga clic aquí

17. EXTRAIGA EL GANCHO DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES NO. 1

Haga clic aquí

18. EXTRAIGA LA CUBIERTA DEL PERCUTOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

19. EXTRAIGA LA PLACA DE ACABADO DEL PISO TRASERO

Haga clic aquí

20. EXTRAIGA LA CUBIERTA INTERIOR DERECHA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

21. EXTRAIGA LA CUBIERTA INTERIOR IZQUIERDA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

22. EXTRAIGA EL RETÉN LATERAL IZQUIERDO DEL PARACHOQUES TRASERO

(a) Extraiga el tornillo.

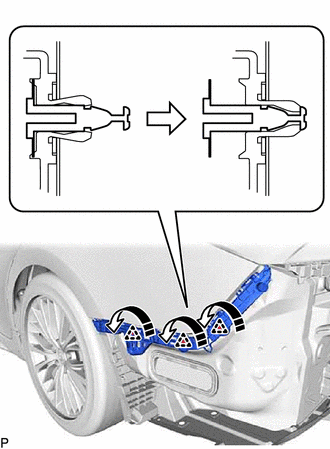

(b) Desenganche los 3 clips como se muestra en la ilustración.

Extraiga en esta dirección

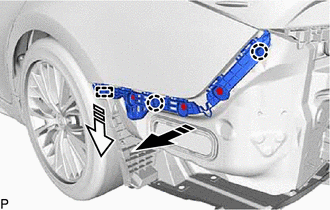

(c) Desenganche las 2 garras como se muestra en la ilustración.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

(d) Desenganche la guía para extraer el retén lateral izquierdo del parachoques trasero.

23. EXTRAIGA EL RETÉN LATERAL DERECHO DEL PARACHOQUES TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

24. EXTRAIGA EL CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS

Haga clic aquí

25. EXTRAIGA EL CONJUNTO DE LAS LUCES TRASERAS DERECHAS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

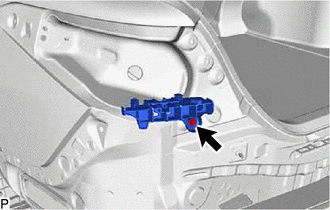

26. EXTRAIGA EL RETÉN SUPERIOR IZQUIERDO DEL PARACHOQUES TRASERO

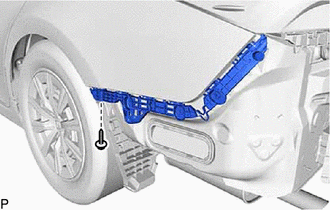

(a) Extraiga el tornillo y el retén superior izquierdo del parachoques trasero.

27. EXTRAIGA EL RETÉN SUPERIOR DERECHO DEL PARACHOQUES TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

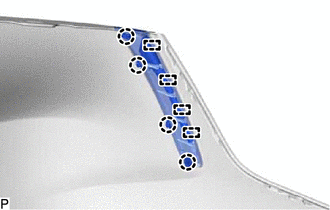

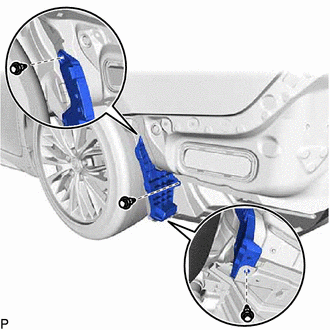

28. EXTRAIGA EL SELLO LATERAL IZQUIERDO DEL PARACHOQUES TRASERO

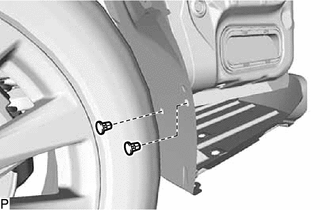

(a) Extraiga los 2 ojales.

(b) Para tipo único:

(1) Extraiga los 3 clips y el sello lateral izquierdo del parachoques trasero.

(c) Para tipo doble:

(1) Extraiga los 2 clips y el sello lateral izquierdo del parachoques trasero.

29. EXTRAIGA EL SELLO LATERAL DERECHO DEL PARACHOQUES TRASERO

(a) Extraiga los 2 ojales.

(b) Extraiga los 2 clips y el sello lateral del parachoques trasero derecho.

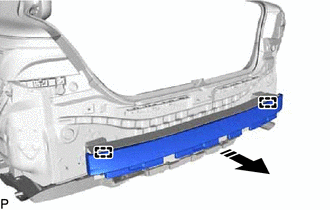

30. EXTRAIGA LA PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES TRASERO (para el tipo A)

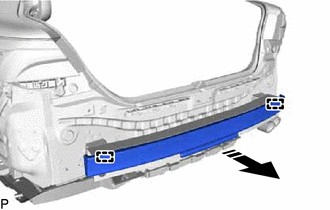

(a) Desenganche las 2 guías y extraiga el amortiguador de energía del parachoques trasero como se muestra en la ilustración.

Extraiga en esta dirección

31. EXTRAIGA LA PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES TRASERO (para el tipo B)

(a) Desenganche las 2 guías y extraiga el amortiguador de energía del parachoques trasero como se muestra en la ilustración.

Extraiga en esta dirección

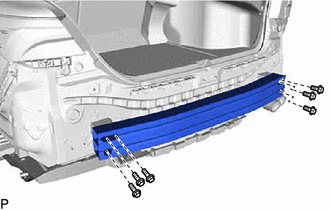

32. EXTRAIGA EL REFUERZO DEL PARACHOQUES TRASERO

(a) Extraiga los 6 pernos y extraiga el refuerzo del parachoques trasero.

ExtracciÓn
