EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Si el parachoques está dañado, es posible que el área de instalación del sensor de supervisión de punto ciego esté deformada y que el supervisión de punto ciego no funcione correctamente. Por eso, inspeccione visualmente el área de instalación de este sensor (marco, espárrago prisionero) para asegurarse de que no está doblada o abollada.

Haga clic aquí

Si encuentra algún problema durante la inspección visual, compruebe el estado de instalación del sensor de supervisión de punto ciego y ajuste la posición de instalación de este sensor según sea necesario.

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA IZQUIERDA DE LAS LUCES COMBINADAS TRASERAS

Haga clic aquí

2. EXTRAIGA LA CUBIERTA DERECHA DE LAS LUCES COMBINADAS TRASERAS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

3. EXTRAIGA EL CONJUNTO DEL PARACHOQUES TRASERO

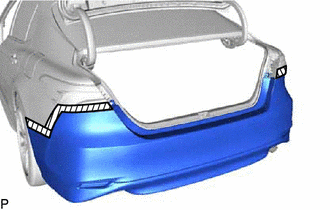

(a) Aplique cinta protectora alrededor del conjunto del parachoques trasero como se muestra en la ilustración.

Cinta protectora

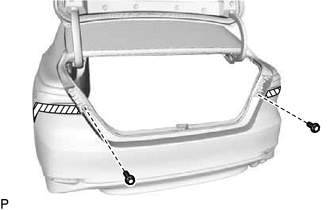

(b) Extraiga los 2 tornillos.

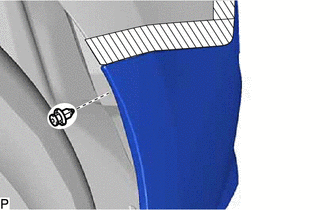

(c) Extraiga el clip.

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.

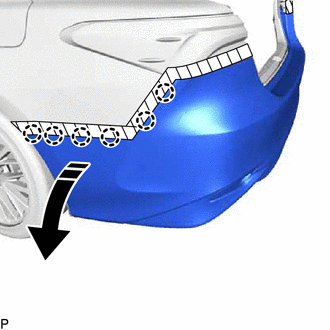

(d) Para tipo único:

(1) Extraiga los 9 clips.

(e) Para tipo doble:

(1) Extraiga los 8 clips.

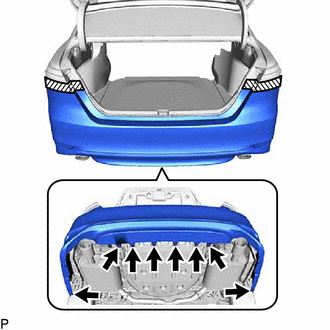

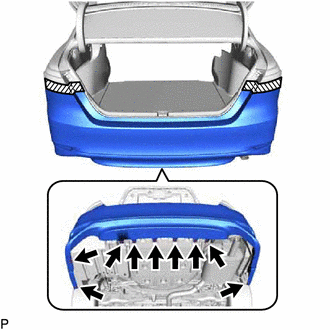

(f) Desenganche las 6 garras como se muestra en la ilustración.

Extraer en esta dirección

OBSERVACIÓN:

Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.

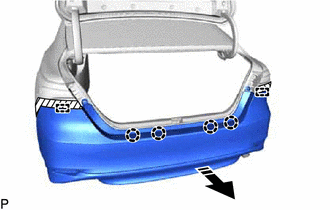

(g) Desenganche las 4 garras y las 2 guías y extraiga el conjunto del parachoques trasero como se muestra en la ilustración.

Extraiga en esta dirección

(h) Con sistema intuitivo de asistencia al estacionamiento:

(1) Desconecte el conector y extraiga el conjunto del parachoques trasero.
