INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL ALOJAMIENTO DEL INTERRUPTOR DEL VOLANTE
(a) Al volver a utilizar el alojamiento del interruptor del volante:

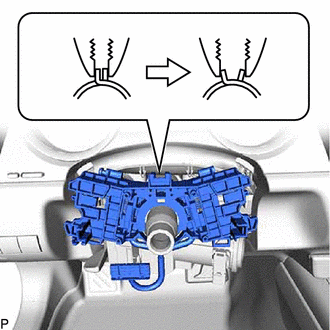

| (1) Expanda la abrazadera con unos alicates e instale temporalmente el alojamiento del interruptor del volante como se muestra en la ilustración. |
|

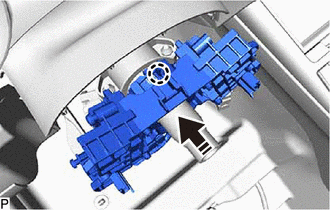

(2) Mientras sujeta la abrazadera expandida, coloque la garra tal y como se muestra en la ilustración.
.png) |
Instale en esta dirección |
| (3) Suelte la abrazadera para instalar el alojamiento del interruptor del volante, tal como se muestra en la ilustración. |
|
(b) Al instalar un alojamiento del interruptor del volante nuevo:

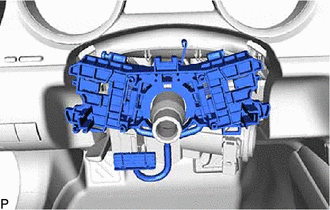

| (1) Instale provisionalmente el alojamiento del interruptor del volante. |
|

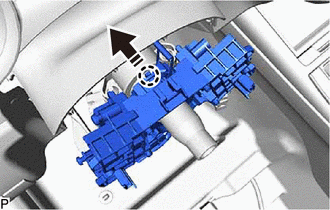

(2) Enganche la garra tal y como se muestra en la ilustración.
|
|
Instale en esta dirección |

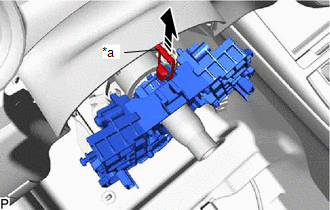

(3) Extraiga el pasado e instale el alojamiento del interruptor del volante, tal como se muestra en la ilustración.
|
*a | Pasado |
|
|
Extraer en esta dirección |
2. INSTALE EL INTERRUPTOR DE LOS INTERMITENTES
Haga clic aquí .gif)
3. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS
Haga clic aquí
4. INSTALE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR
Haga clic aquí
