INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL ALOJAMIENTO DEL INTERRUPTOR DEL VOLANTE
|

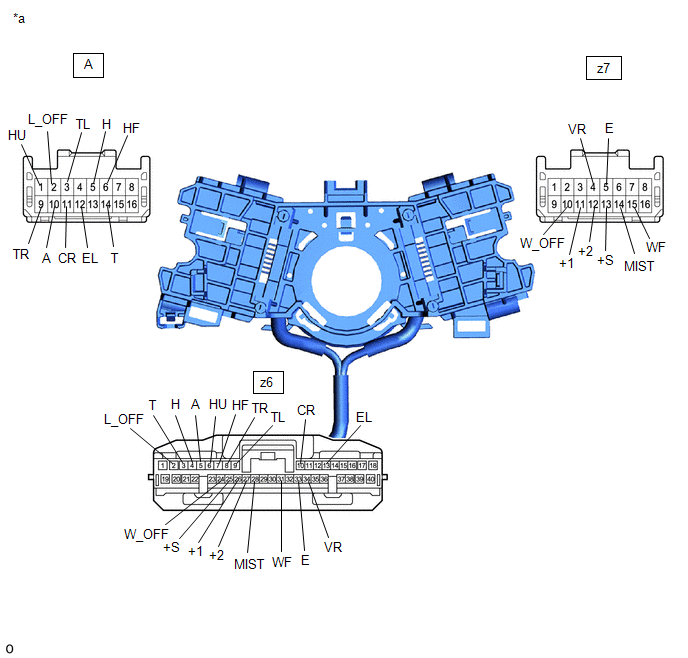

*a | Componente sin mazo de cables conectado (Alojamiento del interruptor del volante) |
- | - |
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Circuito del interruptor de las luces|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
A-2 (L_OFF) - z6-2 (L_OFF) |
Siempre | Inferior a 1 Ω |
|
A-14 (T) - z6-3 (T) | Siempre |
Inferior a 1 Ω |
|
A-5 (H) - z6-4 (H) | Siempre |
Inferior a 1 Ω |
|
A-10 (A) - z6-5 (A) | Siempre |
Inferior a 1 Ω |
|
A-1 (HU) - z6-6 (HU) |
Siempre | Inferior a 1 Ω |
|
A-6 (HF) - z6-7 (HF) |
Siempre | Inferior a 1 Ω |
|
A-9 (TR) - z6-8 (TR) |
Siempre | Inferior a 1 Ω |
|
A-3 (TL) - z6-9 (TL) |
Siempre | Inferior a 1 Ω |
|
A-11 (CR) - z6-10 (CR) |
Siempre | Inferior a 1 Ω |
|
A-12 (EL) - z6-13 (EL) |
Siempre | Inferior a 1 Ω |
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
z7-10 (W_OFF) - z6-24 (W_OFF) |
Siempre | Inferior a 1 Ω |
|
z7-13 (+S) - z6-25 (+S) |
Siempre | Inferior a 1 Ω |
|
z7-11 (+1) - z6-26 (+1) |
Siempre | Inferior a 1 Ω |
|
z7-12 (+2) - z6-27 (+2) |
Siempre | Inferior a 1 Ω |
|
z7-14 (MIST) - z6-28 (MIST) |
Siempre | Inferior a 1 Ω |
|
z7-15 (WF) - z6-31 (WF) |
Siempre | Inferior a 1 Ω |
|
z7-5 (E) - z6-33 (E) |
Siempre | Inferior a 1 Ω |
|
z7-4 (VR) - z6-34 (VR) |
Siempre | Por debajo de 1 Ω |
Si el resultado no es el especificado, sustituya el alojamiento del interruptor del volante.
