EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del alojamiento del interruptor del volante.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Extracción/instalación del subconjunto del cable espiral con sensor |
| Sistema de supervisión de asistencia al estacionamiento |
|
|
Punto neutro del ángulo de dirección (inicialice el sistema de supervisión de vista panorámica) |
Sistema de supervisión de vista panorámica |
| |
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aquí
.gif)
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS
Haga clic aquí
3. EXTRAIGA EL INTERRUPTOR DE LOS INTERMITENTES
Haga clic aquí
4. EXTRAIGA EL ALOJAMIENTO DEL INTERRUPTOR DEL VOLANTE

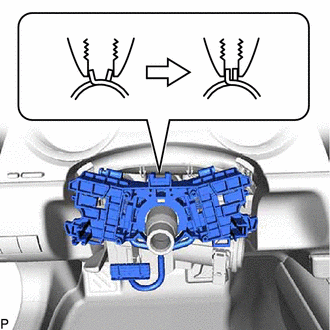

| (a) Expanda la abrazadera con unos alicates, como se muestra en la ilustración. |
|

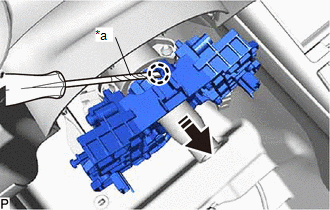

(b) Mientras sujeta la abrazadera expandida, desenganche la garra con un destornillador con la punta envuelta en cinta protectora y extraiga el alojamiento del interruptor del volante, tal como se muestra en la ilustración.
|
*a | Cinta protectora |
.png) |
Extraer en esta dirección |
