DESECHO
procedimiento
1. DESECHE EL CONJUNTO DEL AMORTIGUADOR DELANTERO

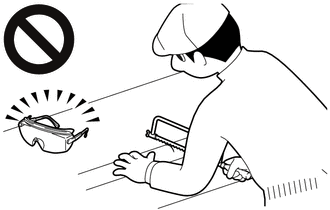

ADVERTENCIA:
OBSERVACIÓN:
El gas es incoloro, inodoro y no tóxico.

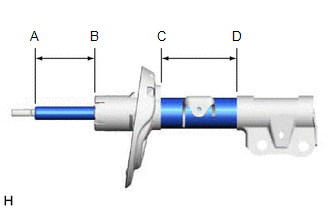

| (a) Ubique el amortiguador delantero de forma horizontal con el vástago del pistón extendido y, con una sierra para metales, haga un orificio de una profundidad aproximada de 4 mm entre (A) y (B) como se muestra en la ilustración para exponer el núcleo hueco. OBSERVACIÓN: Algunos amortiguadores delanteros no tienen un núcleo hueco, pero es necesario llevar a cabo este paso por precaución. |
|
(b) Ubique el amortiguador delantero de forma horizontal con el vástago del pistón extendido y, con una sierra para metales, haga un orificio entre (C) y (D) como se muestra en la ilustración para descargar el gas en el interior.
