COMPONENTES

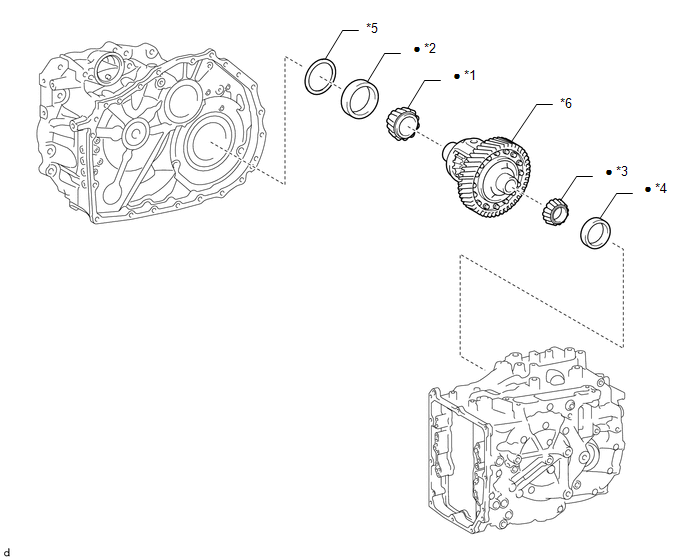

ILUSTRACIÓN
|
*1 | COJINETE DELANTERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO INTERIOR) |
*2 | COJINETE DELANTERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO EXTERIOR) |
|
*3 | COJINETE TRASERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO INTERIOR) |
*4 | COJINETE TRASERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO EXTERIOR) |
|
*5 | CUÑA DEL ENGRANAJE IMPULSOR DEL DIFERENCIAL |
*6 | CONJUNTO DE LA CAJA DEL DIFERENCIAL |
|
● | Pieza no reutilizable |
- | - |
DesmontajeFallo electrónico interno de rendimiento de posición de la mariposa del módulo de control interno (P060E49)
DESCRIPCIÓN DE LA SUPERVISIÓN El ECM controla las señales recibidas desde el sensor de posición de la mariposa No. 1. Cuando el ECM supervisa la señal VTA1 del sensor de posición de la mariposa No. 1, si estas señales no se correlacionan, se memorizar ...
InspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE EL SENSOR DE PRESION DEL COMBUSTIBLE (SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE CON SENSOR)
AVISO:
No extraiga el sensor de presion de combustible del subconjunto del tubo de descarga de combustible con sensor.
Si se extrae el sensor de presio ...
InspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE LA BOMBA DE COMBUSTIBLE
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester
Condicion especificada
U - V 0.05 a 3.0 ?
V - W 0.05 a 3.0 ?
U - W 0.05 a ...
