Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (combustible) / Bomba De Combustible (para 2wd) / InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE LA BOMBA DE COMBUSTIBLE

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion especificada

U - V

0.05 a 3.0 ?

V - W

0.05 a 3.0 ?

U - W

0.05 a 3.0 ?

Si el resultado no es el especificado, sustituya la bomba de combustible.

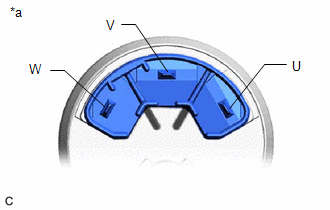

*a

Componente sin mazo de cables conectado

(Bomba de combustible)
Desmontaje
DESMONTAJE PRECAUCION / AVISO / OBSERVACION AVISO: No desconecte el tubo que se muestra en la ilustracion al desmontar el conjunto del tubo de aspiracion del combustible con bomba y medidor. Hac ...

Montaje
MONTAJE PROCEDIMIENTO 1. INSTALE LA BOMBA DE COMBUSTIBLE OBSERVACION: Efectue la "Inspeccion posterior a la reparacion" tras haber sustituido la bomba de combustible. Haga clic aqui (a ...
