COMPONENTES

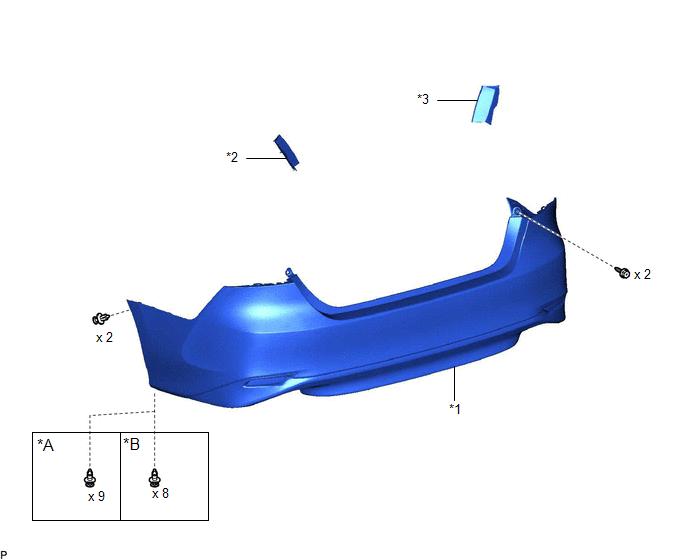

ILUSTRACIÓN
*A | Para tipo simple |
*B | Para tipo doble |
*1 | CONJUNTO DEL PARACHOQUES TRASERO |
*2 | CUBIERTA IZQUIERDA DE LAS LUCES COMBINADAS TRASERAS |
*3 | CUBIERTA DERECHA DE LAS LUCES COMBINADAS TRASERAS |
- | - |

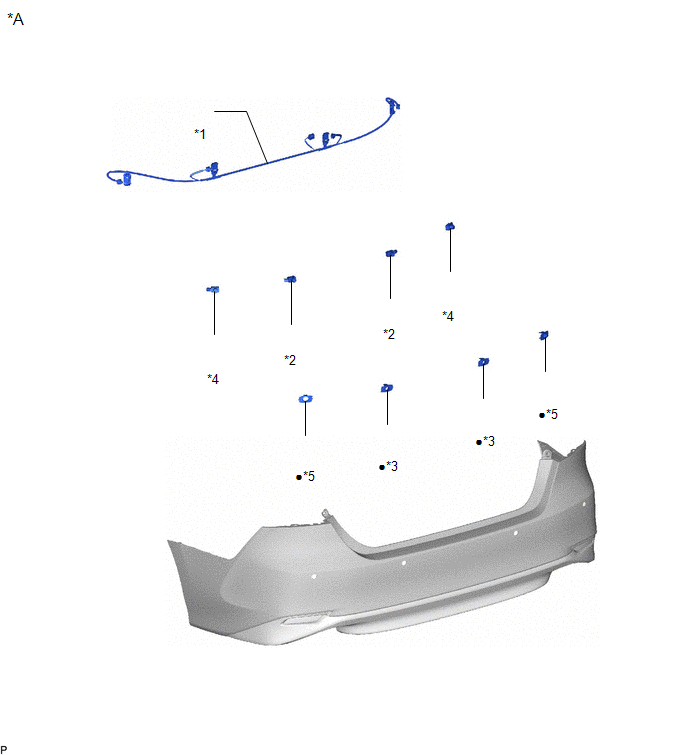

ILUSTRACIÓN
*A | Con sistema de asistencia al freno de estacionamiento |
- | - |
*1 | CABLE DEL COMPARTIMIENTO DE EQUIPAJES NO. 2 |
*2 | SENSOR ULTRASÓNICO DE LA PARTE CENTRAL TRASERA |
*3 | RETÉN DEL SENSOR ULTRASÓNICO DE LA PARTE CENTRAL TRASERA |
*4 | SENSOR ULTRASÓNICO DE LA ESQUINA TRASERA |
*5 | RETÉN DEL SENSOR ULTRASÓNICO DE LA ESQUINA TRASERA |
- | - |
● | Pieza no reutilizable |
- | - |

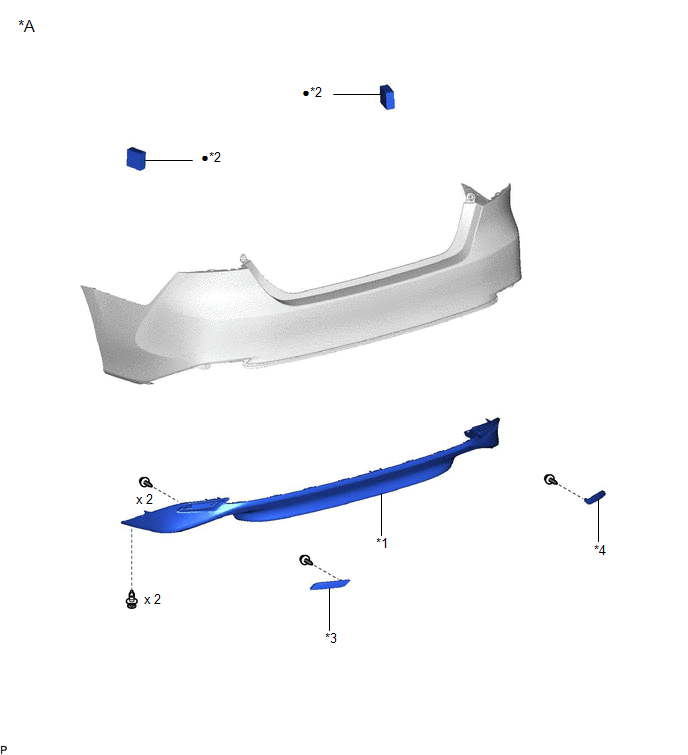

ILUSTRACIÓN
*A | para tipo A |
- | - |
*1 | CUBIERTA INFERIOR DEL PARACHOQUES TRASERO |
*2 | ALMOHADILLA DEL PARACHOQUES TRASERO |
*3 | CONJUNTO DEL CATADIÓPTRICO IZQUIERDO |
*4 | CONJUNTO DEL CATADIÓPTRICO DERECHO |
● | Pieza no reutilizable |
- | - |
ILUSTRACIÓN
*A | Para tipo B |
*B | Excepto TRD |
*C | Para TRD: |
- | - |
*1 | EXTENSIÓN DE LA ESQUINA DEL PARACHOQUES TRASERO IZQUIERDO |
*2 | EXTENSIÓN DE LA ESQUINA DEL PARACHOQUES TRASERO DERECHO |
*3 | MOLDURA DE LA EXTENSIÓN IZQUIERDA DEL PARACHOQUES TRASERO |
*4 | MOLDURA DE LA EXTENSIÓN DERECHA DEL PARACHOQUES TRASERO |
*5 | ALMOHADILLA DEL PARACHOQUES TRASERO |
*6 | DEFLECTOR TRASERO |
*7 | CONJUNTO DEL CATADIÓPTRICO IZQUIERDO |
*8 | CONJUNTO DEL CATADIÓPTRICO DERECHO |
*9 | PIEZA DEL PARACHOQUES TRASERO |
- | - |
● | Pieza no reutilizable |
- | - |

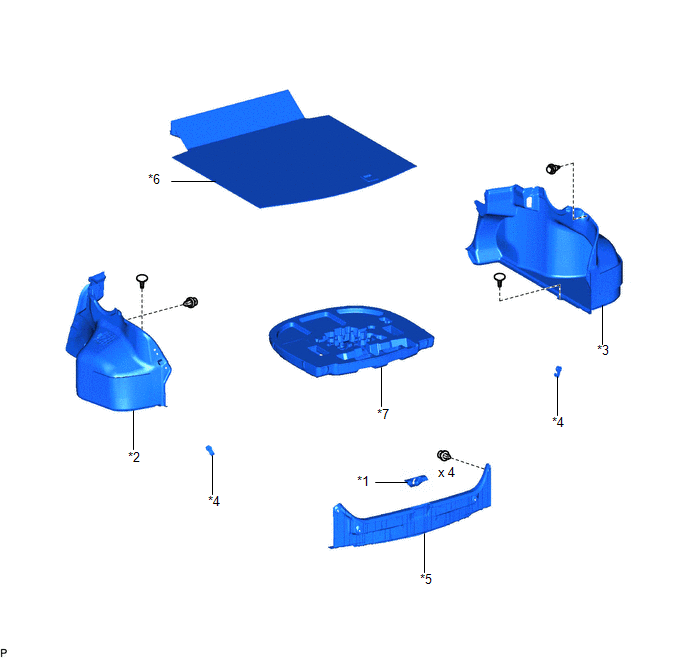

ILUSTRACIÓN
*1 | CUBIERTA DEL PERCUTOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
*2 | CUBIERTA INTERIOR DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES IZQUIERDA |
*3 | CUBIERTA INTERIOR DERECHA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES |
*4 | GANCHO DE LA GUARNICIÓN DEL COMPARTIMENTO DE EQUIPAJES NO. 1 |
*5 | PLACA DE ACABADO DEL PISO TRASERO |
*6 | CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO |
*7 | BANDEJA DE LA CUBIERTA DE LA RUEDA DE REPUESTO |
- | - |

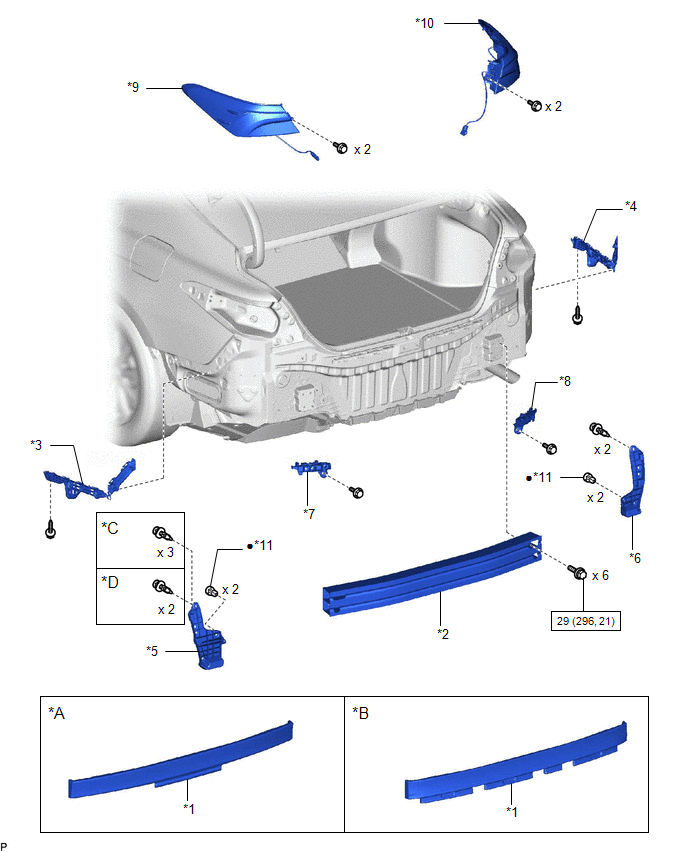

ILUSTRACIÓN
*A | Para el tipo A |
*B | Para el tipo B |
*C | Para tipo simple |
*D | Para tipo doble |
*1 | MECANISMO DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES TRASERO |
*2 | REFUERZO DEL PARACHOQUES TRASERO |
*3 | RETÉN LATERAL IZQUIERDO DEL PARACHOQUES TRASERO |
*4 | RETÉN LATERAL DERECHO DEL PARACHOQUES TRASERO |
*5 | SELLO LATERAL IZQUIERDO DEL PARACHOQUES TRASERO |
*6 | SELLO LATERAL DERECHO DEL PARACHOQUES TRASERO |
*7 | RETÉN SUPERIOR IZQUIERDO DEL PARACHOQUES TRASERO |
*8 | RETÉN SUPERIOR DERECHO DEL PARACHOQUES TRASERO |
*9 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS |
*10 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS DERECHAS |
*11 | OJAL |
- | - |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |
