EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del techo deslizante.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Inicialice el sistema de techo solar panorámico (para techo deslizante) |
|
|
| Inicialice el sistema de techo solar panorámico (para parasol del techo) |
| |
| Desconecte el cable del terminal negativo de la batería |
Realice la calibración a cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección. |
Sistema de supervisión de asistencia al estacionamiento |
| |
|
Sistema de monitoreo con vista panorámica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aquí .gif)
.png)
PROCEDIMIENTO

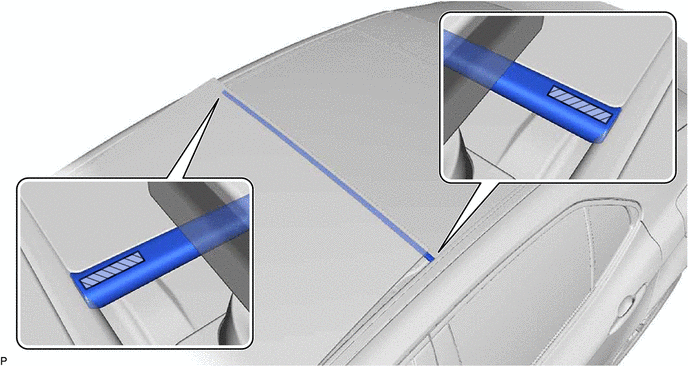

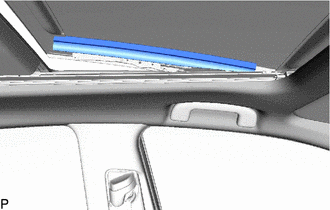

1. EXTRAIGA LA BANDA PROTECTORA DEL TECHO DESLIZANTE
(a) Mueva el subconjunto del cristal del techo deslizante hasta la posición completamente hacia arriba.
(b) Extraiga la banda protectora del techo deslizante.
.png) |
Cinta adhesiva bifaz | - |
- |
2. EXTRAIGA EL EMBELLECEDOR LATERAL IZQUIERDO NO. 3 DEL TECHO DESLIZANTE
(a) Mueva el subconjunto de la guarnición del parasol en la posición de apertura máxima.
| (b) Extraiga el embellecedor lateral izquierdo del techo deslizante No. 3. |
|
3. EXTRAIGA EL EMBELLECEDOR LATERAL DERECHO NO. 3 DEL TECHO DESLIZANTE
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.

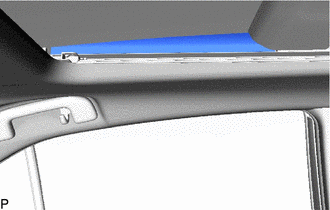

4. EXTRAIGA EL EMBELLECEDOR LATERAL IZQUIERDO NO. 4 DEL TECHO DESLIZANTE
| (a) Extraiga el embellecedor lateral izquierdo del techo deslizante No. 4. |
|
5. EXTRAIGA EL EMBELLECEDOR LATERAL DERECHO NO. 4 DEL TECHO DESLIZANTE
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.

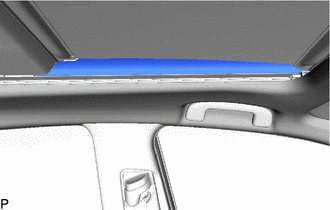

6. EXTRAIGA EL EMBELLECEDOR LATERAL IZQUIERDO N° 2 DEL TECHO DESLIZANTE
(a) Mueva el subconjunto del cristal del techo deslizante hasta la posición completamente hacia arriba.
| (b) Extraiga el embellecedor lateral izquierdo del techo deslizante n° 2. |
|
7. EXTRAIGA EL EMBELLECEDOR LATERAL DERECHO N° 2 DEL TECHO DESLIZANTE
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.

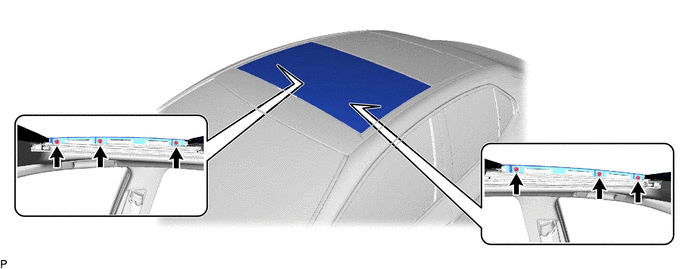

8. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DEL TECHO SOLAR
(a) Mueva el subconjunto del cristal del techo solar hasta la posición de cierre completo.
(b) Con una llave de cubo "TORX" T25, quite los 6 tornillos y saque el subconjunto del cristal del techo deslizante.
AVISO:
Para evitar que el subconjunto del cristal del techo deslizante y el conjunto del engranaje conductor del techo deslizante se alineados, mueva el subconjunto del cristal del techo deslizante a la posición de cierre completo antes de extraerla.
9. EXTRAIGA EL CONJUNTO DEL AIRBAG DE CORTINA IZQUIERDO
Haga clic aquí
10. EXTRAIGA EL CONJUNTO DEL AIRBAG DE CORTINA DERECHO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
11. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TECHO (con interruptor manual (SOS))
Haga clic aquí

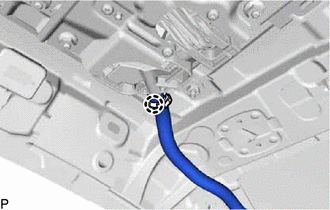

12. DESCONECTE LA MANGUERA DE DRENAJE DEL TECHO DESLIZANTE
OBSERVACIÓN:
Utilice el mismo procedimiento para todas las mangueras de drenaje del techo deslizante.
| (a) Para tipo abrazadera: (1) Desenganche la garra y desconecte la manguera de drenaje del techo deslizante. |
|
| (b) Para tipo con clip: (1) Expanda el clip y desconecte la manguera de drenaje del techo deslizante. |
|

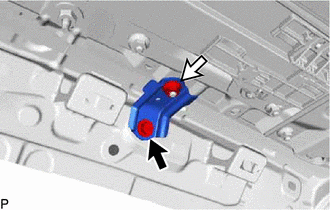

13. EXTRAIGA EL SOPORTE DE MONTAJE DELANTERO IZQUIERDO DEL ALOJAMIENTO DEL TECHO DESLIZANTE
(a) Extraiga el perno, la tuerca y el soporte de montaje delantero izquierdo del alojamiento del techo deslizante.
.png) |
Perno |
.png) |
Tuerca |
14. EXTRAIGA EL SOPORTE DE MONTAJE DELANTERO DERECHO DEL ALOJAMIENTO DEL TECHO DESLIZANTE
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado izquierdo.
15. EXTRAIGA EL SOPORTE DE MONTAJE CENTRAL IZQUIERDO DEL ALOJAMIENTO DEL TECHO DESLIZANTE
(a) Extraiga los 2 pernos, las 2 tuercas y el soporte de montaje del alojamiento central izquierdo del techo deslizante.
|
|
Perno |
|
|
Tuerca |
16. EXTRAIGA EL SOPORTE DE MONTAJE CENTRAL DERECHO DEL ALOJAMIENTO DEL TECHO DESLIZANTE
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado izquierdo.

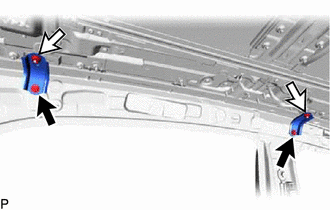

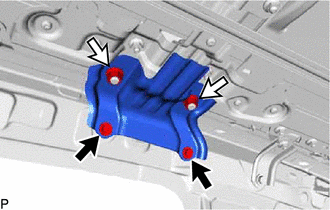

17. EXTRAIGA EL SOPORTE IZQUIERDO DE MONTAJE TRASERO DEL ALOJAMIENTO DEL TECHO DESLIZANTE
(a) Extraiga los 2 pernos, las 2 tuercas y los 2 soportes de montaje trasero izquierdo del alojamiento del techo deslizante.
|
|
Perno |
|
|
Tuerca |
18. EXTRAIGA EL SOPORTE DERECHO DE MONTAJE TRASERO DEL ALOJAMIENTO DEL TECHO DESLIZANTE
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado izquierdo.

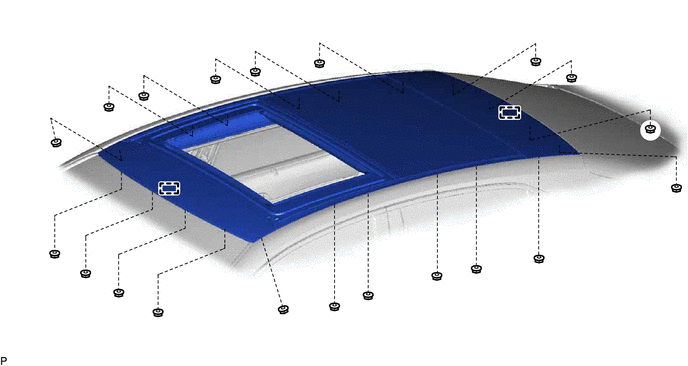

19. EXTRAIGA EL CONJUNTO DEL ALOJAMIENTO DEL TECHO DESLIZANTE
(a) Extraiga las 20 tuercas.
(b) Desenganche las 2 guías y extraiga el conjunto del alojamiento del techo deslizante.
