COMPONENTES

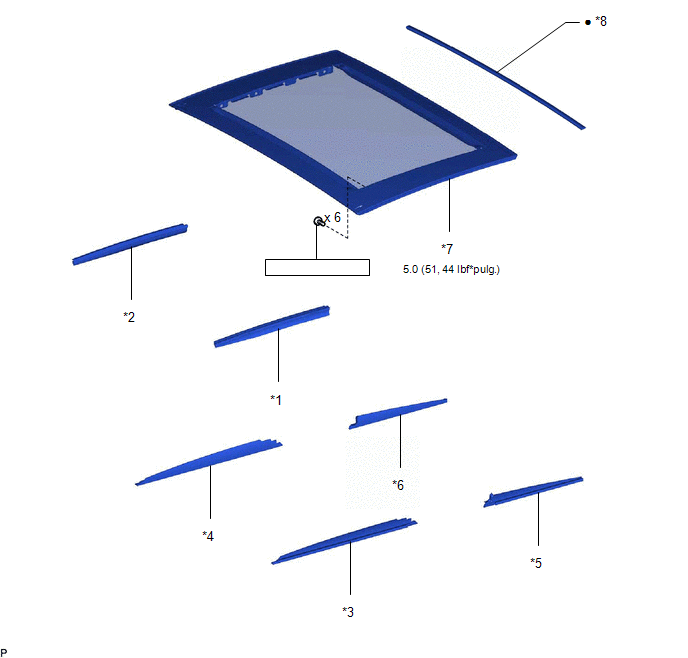

ILUSTRACIÓN
|
*1 | EMBELLECEDOR LATERAL IZQUIERDO NO. 2 DEL TECHO DESLIZANTE |
*2 | EMBELLECEDOR LATERAL DERECHO NO. 2 DEL TECHO DESLIZANTE |
|
*3 | EMBELLECEDOR LATERAL IZQUIERDO NO. 3 DEL TECHO DESLIZANTE |
*4 | EMBELLECEDOR LATERAL DERECHO NO. 3 DEL TECHO DESLIZANTE |
|
*5 | EMBELLECEDOR LATERAL IZQUIERDO NO. 4 DEL TECHO DESLIZANTE |
*6 | EMBELLECEDOR LATERAL DERECHO NO. 4 DEL TECHO DESLIZANTE |
|
*7 | SUBCONJUNTO DEL CRISTAL DEL TECHO DESLIZANTE |
*8 | BANDA PROTECTORA DEL TECHO DESLIZANTE |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |

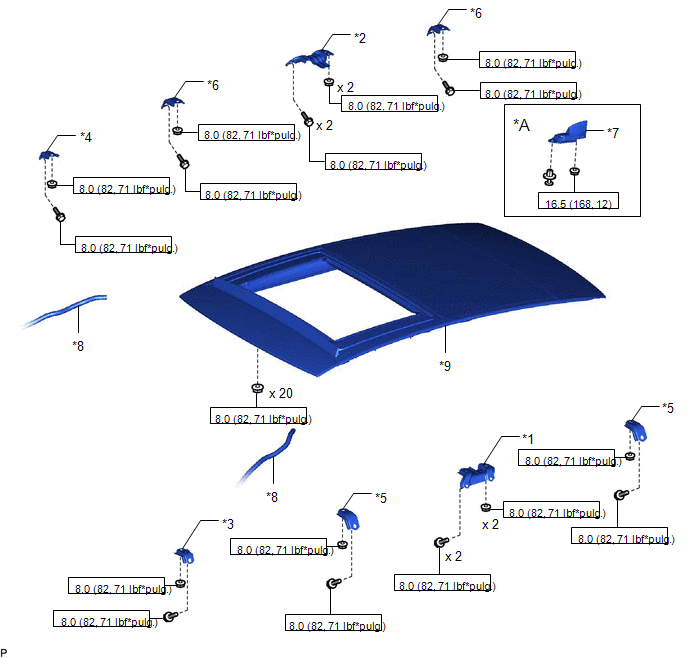

ILUSTRACIÓN
|
*A | con interruptor manual (SOS) |
- | - |
|
*1 | SOPORTE DE MONTAJE DEL ALOJAMIENTO CENTRAL IZQUIERDO DEL TECHO DESLIZANTE |
*2 | SOPORTE DE MONTAJE CENTRAL DERECHO DEL ALOJAMIENTO DEL TECHO DESLIZANTE |
|
*3 | SOPORTE DE MONTAJE DEL ALOJAMIENTO DELANTERO IZQUIERDO DEL TECHO DESLIZANTE |
*4 | SOPORTE DE MONTAJE DELANTERO DERECHO DEL ALOJAMIENTO DEL TECHO DESLIZANTE |
|
*5 | SOPORTE IZQUIERDO DE MONTAJE TRASERO DEL ALOJAMIENTO DEL TECHO DESLIZANTE |
*6 | SOPORTE DERECHO DE MONTAJE TRASERO DEL ALOJAMIENTO DEL TECHO DESLIZANTE |
|
*7 | CONJUNTO DE LA ANTENA DEL TECHO |
*8 | MANGUERA DE DRENAJE DEL TECHO DESLIZANTE |
|
*9 | CONJUNTO DEL ALOJAMIENTO DEL TECHO DESLIZANTE |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

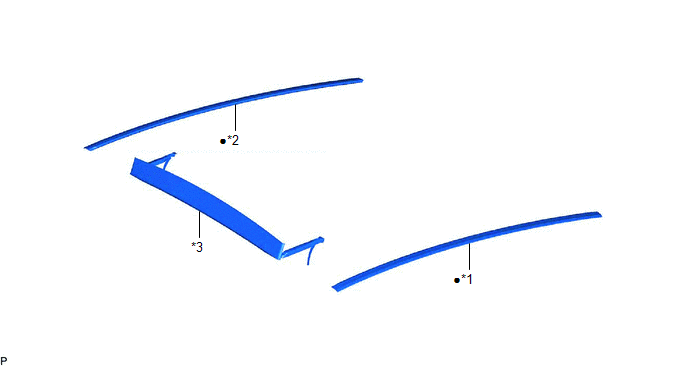

ILUSTRACIÓN
|
*1 | EMBELLECEDOR LATERAL IZQUIERDO N° 1 DEL TECHO DESLIZANTE |
*2 | EMBELLECEDOR LATERAL DERECHO N° 1 DEL TECHO DESLIZANTE |
|
*3 | SUBCONJUNTO DEL PANEL DEL DEFLECTOR DE VIENTO DEL TECHO |
- | - |
|
● | Pieza no reutilizable |
- | - |

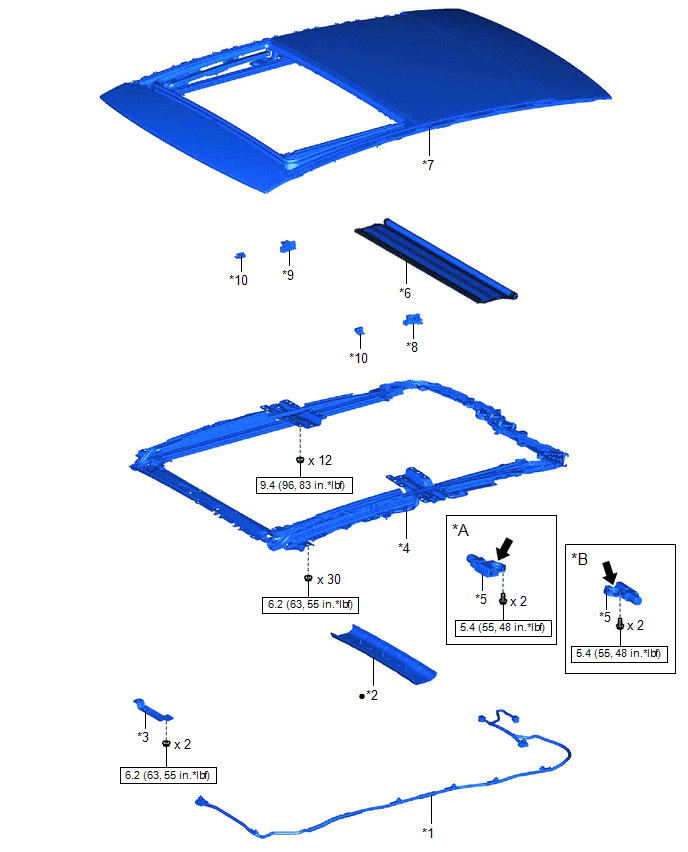

ILUSTRACIÓN
|
*A | Para parasol del techo |
*B | Para el cristal del techo deslizante |
|
*1 | CABLE DEL TECHO NO. 2 |
*2 | EMBELLECEDOR TRASERO DEL TECHO DESLIZANTE |
|
*3 | SOPORTE DE LAS LUCES INTERIORES |
*4 | SUBCONJUNTO DEL RIEL DEL TECHO DESLIZANTE |
|
*5 | CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE |
*6 | SUBCONJUNTO DE GUARNICIÓN DEL PARASOL |
|
*7 | PANEL DEL ALOJAMIENTO DEL TECHO DESLIZANTE |
*8 | GUÍA IZQUIERDA DEL PARASOL DEL TECHO DESLIZANTE |
|
*9 | GUÍA DERECHA DEL PARASOL DEL TECHO DESLIZANTE |
*10 | RIEL DEL PARASOL DEL TECHO DESLIZANTE |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
.png) |
Grasa multiusos | - |
- |
