El filtro del aire acondicionado debe cambiarse con frecuencia para mantener la eficacia del aire acondicionado.
Método de desmontaje
1. Apague el interruptor de alimentación.

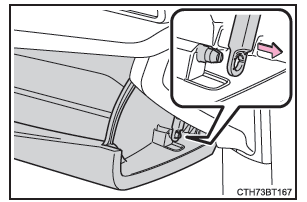

2. Abra la guantera. Extraiga el amortiguador.
3. Empuje hacia dentro los costados de la guantera para desenganchar los agarres superiores. A continuación, saque la guantera y desenganche los agarres inferiores.
4. Quite la tapa del filtro.
VehÃculos con dirección a la izquierda
VehÃculos con dirección a la derecha
5. Quite la caja del filtro.
Puede haber objetos extraños sobre el filtro del aire acondicionado.
6. Saque el filtro del aire acondicionado de la caja del filtro y cámbielo por uno nuevo.
Las marcas "
UP" que aparecen en
el
filtro y en la caja del filtro deben mirar
hacia arriba.
■Intervalo de inspección
Revise y sustituya el filtro del aire acondicionado de acuerdo con el plan de mantenimiento.
En áreas con abundante polvo y con un flujo de tráfico elevado, podrÃa ser necesario cambiarlo antes del tiempo estipulado en un principio. (Si desea obtener información detallada sobre su plan de mantenimiento, consulte el "Manual de servicio de Toyota" o el "Manual de GarantÃa de Toyota".)
■Si el flujo de aire de los orificios de ventilación disminuye considerablemente
Es posible que el filtro esté obstruido. Revise el filtro y cámbielo en caso de que sea necesario.
■Filtro del aire acondicionado con función de desodorización
Cuando hay fragancias en el vehÃculo, los efectos de desodorización pueden debilitarse de forma significativa en un corto perÃodo de tiempo.
Cuando se desprende un olor del aire acondicionado continuamente, sustituya el filtro del aire acondicionado.
AVISO
â– Al utilizar el sistema de aire acondicionado
Asegúrese de que haya siempre un filtro instalado.
Si usa el sistema de aire acondicionado sin filtro puede ocasionar daños en el sistema.
■Para evitar daños en la tapa del filtro
Al mover la tapa del filtro en la dirección de la flecha para liberar el montaje, preste atención a no aplicar excesiva fuerza a los agarres. De lo contrario, los agarres pueden resultar dañados.
