Toyota Camry Manual del propietario XV70 (2017-2023): Limpieza del filtro y del orificio de ventilación de admisión de aire de la batería híbrida (batería de tracción)

Toyota Camry Manual del propietario XV70 (2017-2023) / Mantenimiento y cuidados / Tareas de mantenimiento que puede hacer usted mismo / Limpieza del filtro y del orificio de ventilación de admisión de aire de la batería híbrida (batería de tracción)

Para evitar que se vea afectado el ahorro de combustible, inspeccione visualmente el orificio de ventilación de admisión de aire de la batería híbrida (batería de tracción) periódicamente para comprobar que no haya polvo ni obstrucciones. Si tiene polvo o está obstruido, o si se muestra "Advertencia del sistema de refrigeración de la batería híbrida Consulte manual del propietario." en el visualizador de información múltiple, limpie el orificio de ventilación de admisión de aire mediante los siguientes procedimientos:

Limpieza del orificio de ventilación de admisión de aire

Retire el polvo del orificio de ventilación de admisión de aire con una aspiradora o similar.

Asegúrese de utilizar solamente un aspirador para succionar el polvo y las obstrucciones. Intentar soplar el polvo y las obstrucciones utilizando una pistola de aire comprimido o similar puede hacer que se introduzcan en el orificio de ventilación de admisión de aire.

Limpieza del filtro y del orificio de ventilación de admisión de aire de la batería híbrida

Si no se pueden retirar por completo el polvo y las obstrucciones

Si no se pueden retirar por completo el polvo y las obstrucciones con la cubierta del orificio de ventilación de admisión de aire instalada, retire la cubierta y limpie el filtro.

1. Apague el interruptor de alimentación.

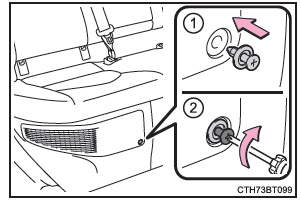

2. Utilizando un destornillador Phillips, extraiga el retenedor.

Limpieza del filtro y del orificio de ventilación de admisión de aire de la batería híbrida

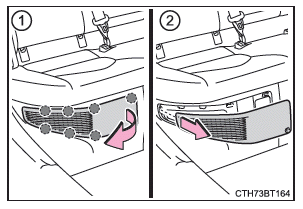

3. Retire la cubierta del orificio de ventilación de admisión de aire.

Limpieza del filtro y del orificio de ventilación de admisión de aire de la batería híbrida

  1. Tire de la cubierta como se muestra en la ilustración para desenganchar los 7 agarres, empezando por el agarre en la esquina superior derecha.
  2. Tire de la cubierta hacia la parte delantera del vehículo para retirarla.

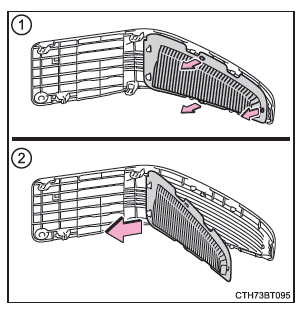

4. Retire el filtro del orificio de ventilación de admisión de aire.

Limpieza del filtro y del orificio de ventilación de admisión de aire de la batería híbrida

  1. Desenganche los 3 agarres como se muestra en la ilustración.
  2. Quite el filtro de la cubierta.

5. Retire el polvo y las obstrucciones del filtro con un aspirador o similar.

Asegúrese de retirar también el polvo y las obstrucciones del interior de la cubierta de la orificio de ventilación de admisión de aire.

Limpieza del filtro y del orificio de ventilación de admisión de aire de la batería híbrida

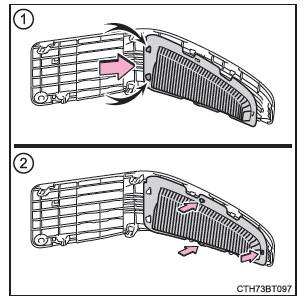

6. Vuelva a instalar el filtro de la cubierta.

Limpieza del filtro y del orificio de ventilación de admisión de aire de la batería híbrida

  1. Enganche el filtro a los 2 agarres como se muestra en la ilustración.
  2. Enganche los 3 agarres para instalar el filtro.

Asegúrese de que el filtro no está torcido o deformado al instalarlo.

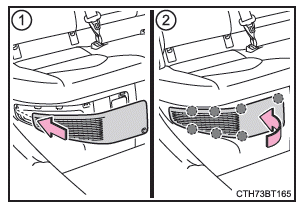

7. Instale la cubierta del orificio de ventilación de admisión de aire.

Limpieza del filtro y del orificio de ventilación de admisión de aire de la batería híbrida

  1. Introduzca la lengüeta de la cubierta como se muestra en la ilustración.
  2. Empuje la cubierta para enganchar los 7 agarres.

8. Utilizando un destornillador Phillips, instale el retenedor.

Limpieza del filtro y del orificio de ventilación de admisión de aire de la batería híbrida

■ Es necesario un mantenimiento planificado del orificio de ventilación de admisión de aire cuando

En algunos casos, como por ejemplo cuando el vehículo se utiliza con frecuencia o con mucho tráfico o en áreas con abundante polvo, podría ser necesario limpiar el orificio de ventilación de admisión de aire con más frecuencia. Si desea obtener más información, consulte el "Manual de servicio de Toyota" o el "Manual de Garantía de Toyota".

■ Limpieza del orificio de ventilación de admisión de aire

■ Si se muestra "Advertencia del sistema de refrigeración de la batería híbrida Consulte manual del propietario." en el visualizador de información múltiple

ADVERTENCIA

■ Al limpiar el orificio de ventilación de admisión de aire

■ Al retirar la cubierta del orificio de ventilación de admisión de aire

No toque el conector de servicio que se encuentra cerca del orificio de ventilación de admisión de aire.

AVISO

■ Al limpiar el orificio de ventilación de admisión de aire

Al limpiar el orificio de ventilación de admisión de aire, asegúrese de utilizar solamente un aspirador para succionar el polvo y las obstrucciones.

Si se utiliza una pistola de aire comprimido o similar para soplar el polvo y las obstrucciones, puede que el polvo y las obstrucciones se introduzcan en el orificio de ventilación de admisión de aire, lo cual podría afectar al rendimiento de la batería híbrida (batería de tracción) y provocar una avería.

Limpieza del filtro y del orificio de ventilación de admisión de aire de la batería híbrida

■ Para evitar daños en el vehículo

■ Si se muestra "Advertencia del sistema de refrigeración de la batería híbrida Consulte manual del propietario." en el visualizador de información múltiple

Si se sigue conduciendo el vehículo cuando se muestra el mensaje de aviso (indicando que puede que se limite la carga/descarga de la batería híbrida (batería de tracción)), puede que la batería híbrida (batería de tracción) no funcione correctamente.

Si se muestra un mensaje de aviso, limpie el orificio de ventilación de admisión de aire inmediatamente.
