COMPONENTES

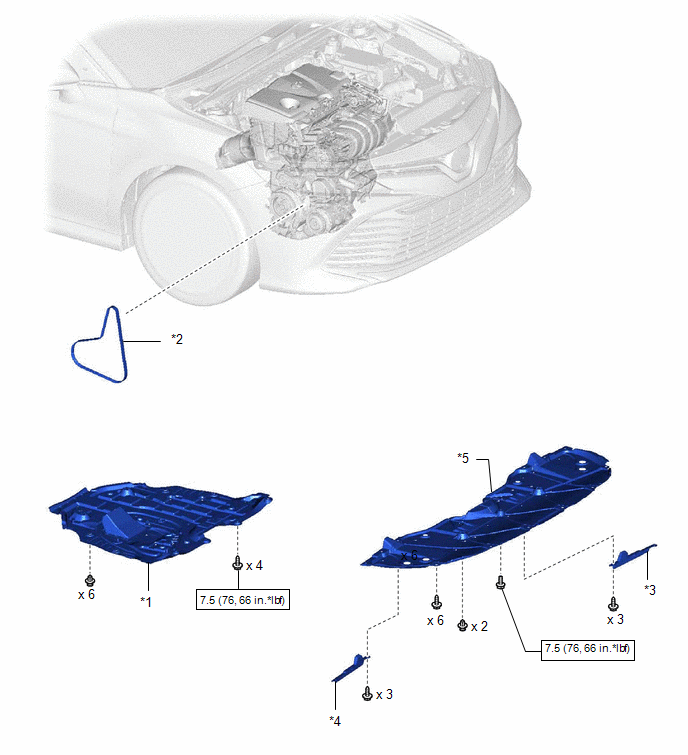

ILUSTRACIÓN
|
*1 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
*2 | CORREA TRAPEZOIDAL RANURADA |
|
*3 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*4 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
|
*5 | CUBIERTA INFERIOR DEL MOTOR NO. 1 |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
InspecciÓn En El VehÍculoInspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO PRECAUCIÓN / AVISO / OBSERVACIÓN
ADVERTENCIA: Asegúrese de seguir los procedimientos de extracción e instalación de los conjuntos del airbag del asiento trasero de manera correcta.
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO ...
Desmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA LA JUNTA DE ESTANQUEIDAD DEL ACEITE DEL TAMBOR DEL EMBRAGUE
(a) Extraiga las 4 juntas de estanqueidad del aceite del tambor del embrague del conjunto del eje de estátor.
AVISO: No ensanche demasiado juntas de estanqueidad del aceite del tambor del embra ...
ExtracciÓn
EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPÓ NO. 1
Haga clic aquí 2. EXTRAIGA EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS No. 2
Haga clic aquí 3. EXTRAIGA EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3
Haga clic aqu& ...
