Componentes
COMPONENTES

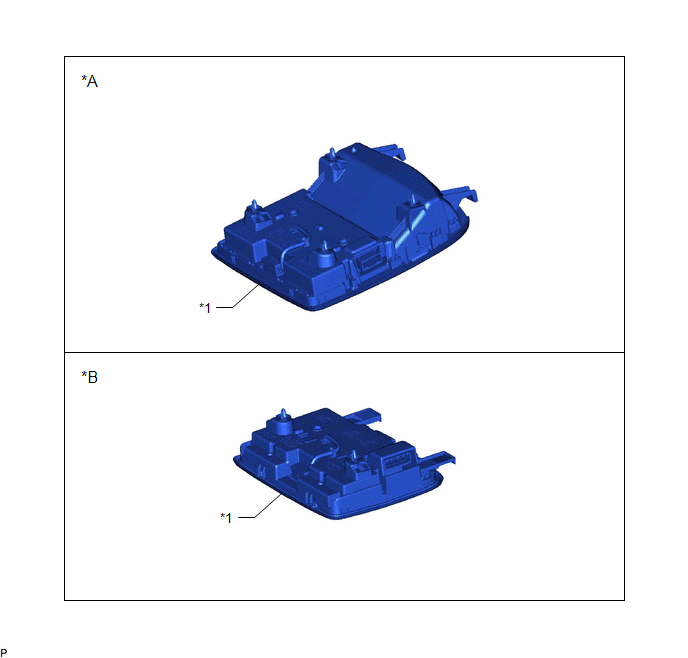

ILUSTRACION
|
*A | Para techo normal |
*B | excepto techo normal |
|
*1 | INTERRUPTOR MANUAL (SOS) (CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) |
- | - |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL INTERRUPTOR MANUAL (SOS) (CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)
Haga clic aqui .gif)
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL INTERRUPTOR MANUAL (SOS) (CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)
Haga clic aqui .gif)
