Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PRECAUCIÓN/AVISO/OBSERVACIÓN

ADVERTENCIA:

Si el conjunto del cilindro del disco de freno trasero se ha desmontado, realice una purga de aire del conjunto del cilindro del disco de freno trasero.

Haga clic aquí

AVISO:

• Asegúrese de no rayar, dañar o aplicar una fuerza excesiva a ninguno de los componentes internos del cilindro del freno de disco trasero.
• Para evitar que se oxide el interior del cilindro de disco de freno trasero, realice la extracción e instalación del pistón de disco de freno trasero con rapidez.
• No limpie el interior del cilindro de disco de freno trasero con un producto limpiador de frenos.
• No extraiga ninguna pieza a menos que se le indique específicamente que lo haga, y sólo extraiga las piezas indicadas.

PROCEDIMIENTO

1. APRIETE PROVISIONALMENTE EL TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO

(a) Instale provisionalmente el tapón de purga en el cilindro de disco de freno trasero.

OBSERVACIÓN:

Apriete totalmente el tapón de purga del disco de freno trasero después de purgar el sistema.

2. COLOQUE EL CAPUCHÓN DEL TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO

(a) Instale el capuchón del tapón de purga en el tapón de purga de disco de freno trasero.

3. INSTALE EL SELLO DEL PISTÓN

(a) Aplique grasa de glicol a base de jabón de litio a toda la circunferencia de un sello de pistón nuevo.

Grasa de glicol a base de jabón de litio

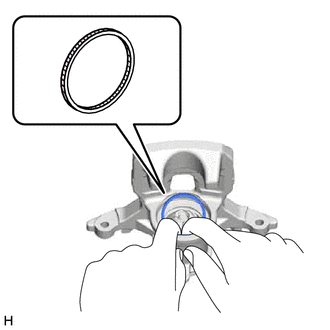

(b) Instale el sello del pistón en el cilindro de disco de freno trasero.

AVISO:

• No dañe la superficie interior ni la ranura de la junta del pistón del cilindro de freno del disco trasero.
• Evite que gire la tuerca. Si la tuerca gira accidentalmente, vuelva a ponerla en su posición original.

4. INSTALE EL PISTÓN DE DISCO DE FRENO TRASERO

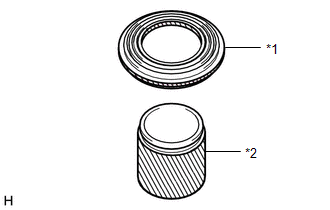

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a toda la circunferencia de una funda de cilindro nueva.

*1	Funda del cilindro
*2	Pistón de disco de freno trasero
	Grasa de glicol a base de jabón de litio

(b) Aplique una ligera capa de grasa de glicol a base de jabón de litio para engrasar las superficies de contacto del pistón de disco de freno trasero.

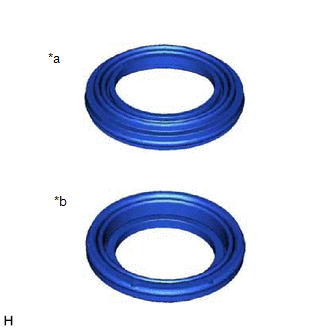

(c) Instale la funda del cilindro en el pistón de disco de freno trasero. AVISO: La parte delantera y la trasera de la funda del cilindro no coinciden. Asegúrese de no instalar la funda del cilindro al revés.

*a Parte delantera *b Parte trasera

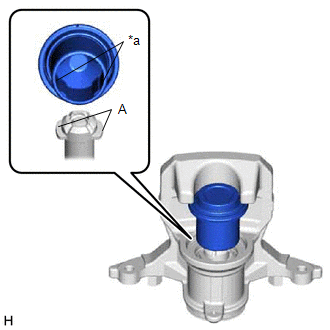

(d) Coloque el pistón del disco de freno trasero en el cilindro del disco de freno trasero. AVISO: Instale el cilindro del freno de disco trasero de forma que sus partes marcadas (A) encajen en las hendiduras del pistón del freno de disco trasero. No coloque el pistón del disco de freno trasero a la fuerza en el cilindro del disco de freno trasero.

*a Muescas

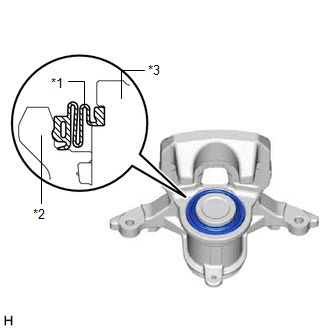

(e) Instale la funda del cilindro en el cilindro del disco de freno trasero como se muestra en la ilustración. AVISO: No dañe la funda del cilindro. Coloque firmemente la funda del cilindro en la ranura del cilindro del disco de freno trasero y en la ranura del pistón del disco de freno trasero.

*1 Funda del cilindro *2 Cilindro de disco de freno trasero *3 Pistón del disco de freno trasero
