INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL PROYECTOR DE LUZ (tipo LED)
|

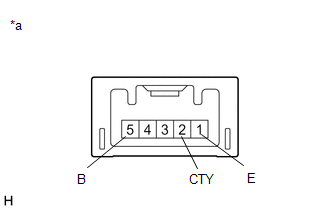

*a | Componente sin mazo de cables conectado (Conjunto del proyector de luz) |
(a) Aplique tension de la bateria al conector y compruebe que se encienda el proyector de luz.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 5 (B) Terminal negativo de la bateria (-) > 1 (E) |
Interruptor del proyector de luz izquierdo activado |
El proyector de luz izquierdo se enciende |
|
Interruptor del proyector de luz derecho activado |
El proyector de luz derecho se enciende | |
|
Terminal positivo de la bateria (+) > 5 (B) Terminal negativo de la bateria (-) > 2 (CTY) |
Interruptor del proyector de luz izquierdo desactivado |
El proyector de luz izquierdo se enciende |
|
Interruptor del proyector de luz derecho desactivado |
El proyector de luz derecho se enciende |
Si el resultado no es el especificado, cambie el conjunto del proyector de luz.
