MONTAJE
PROCEDIMIENTO

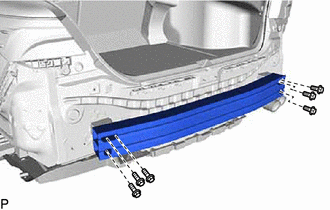

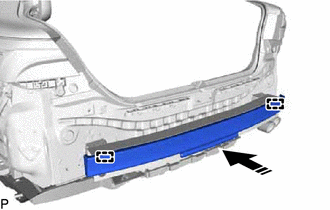

1. COLOQUE EL REFUERZO DEL PARACHOQUES TRASERO
(a) Coloque el refuerzo del parachoques trasero con los 6 pernos. Torque: 29 N·m {296 kgf·cm, 21 ft·lbf} | |

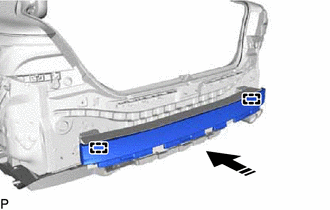

2. COLOQUE LA PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES TRASERO (para el tipo A)
(a) Enganche las 2 guías para colocar la placa de absorción de energía del parachoques trasero, tal como se muestra en la ilustración.
Coloque en esta dirección |
3. COLOQUE LA PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES TRASERO (para el tipo B)
(a) Enganche las 2 guías para colocar la placa de absorción de energía del parachoques trasero, tal como se muestra en la ilustración.
Coloque en esta dirección |

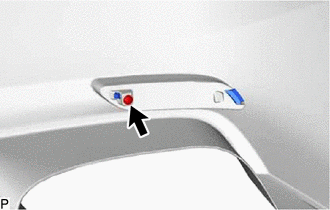

4. COLOQUE EL SELLO LATERAL IZQUIERDO DEL PARACHOQUES TRASERO
(a) Para tipo único: (1) Coloque los 3 clips. | |
(b) Para tipo doble: (1) Coloque los 2 clips. | |
(c) Coloque el sello lateral izquierdo del parachoques trasero con los 2 ojales nuevos. |
|
5. COLOQUE EL SELLO LATERAL DERECHO DEL PARACHOQUES TRASERO

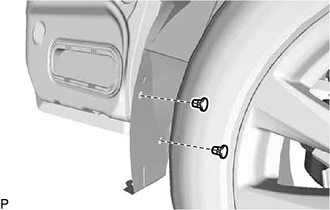

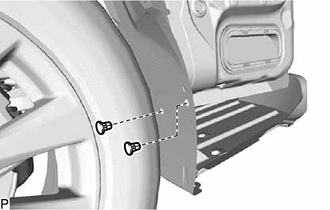

(a) Coloque los 2 clips. | |
(b) Coloque el sello lateral derecho del parachoques trasero con los 2 ojales nuevos. |
|

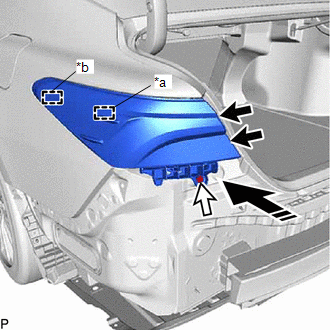

6. COLOQUE EL RETÉN SUPERIOR IZQUIERDO DEL PARACHOQUES TRASERO
(a) Enganche el ojal.
(b) Enganche las 2 guías para colocar provisionalmente el retén superior izquierdo del parachoques trasero en el conjunto de las luces combinadas traseras izquierdas. |
|
(c) Enganche la guía y el pasador como se muestra en la ilustración para colocar temporalmente el retén superior izquierdo del parachoques trasero y el conjunto de las luces combinadas traseras izquierdas como una unidad.
*a | Pasador |
*b | Guía |
Coloque en esta dirección |
(d) Coloque el conjunto de las luces combinadas traseras con los 2 tornillos.
(e) Conecte el conector.
(f) Coloque el retén superior izquierdo del parachoques trasero con el tornillo.
7. COLOQUE EL RETÉN SUPERIOR DERECHO DEL PARACHOQUES TRASERO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.

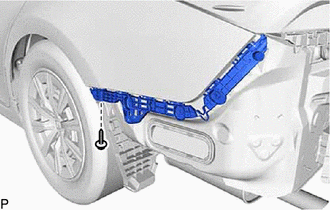

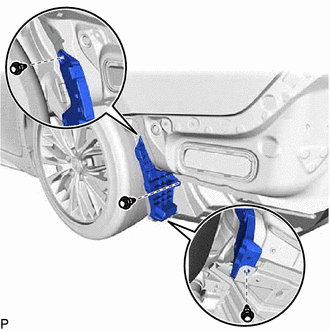

8. COLOQUE EL RETÉN LATERAL IZQUIERDO DEL PARACHOQUES TRASERO

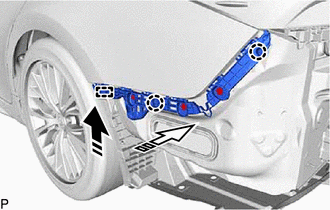

(a) Enganche la guía, tal como se muestra en la ilustración.
Instalar en esta dirección (1) | |
Inserte en esta dirección (2) |
(b) Enganche las 2 garras.

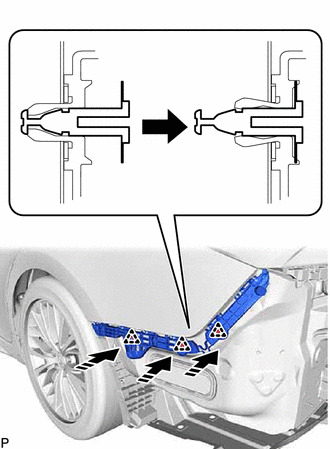

(c) Enganche los 3 clips como se muestra en la ilustración.
Coloque en esta dirección |

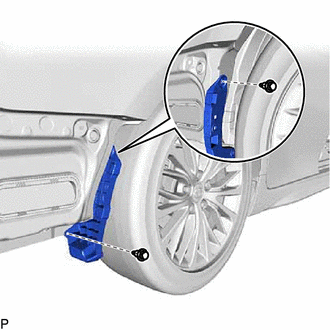

(d) Coloque el retén lateral izquierdo del parachoques trasero con el tornillo. |
|
9. COLOQUE EL RETÉN LATERAL DERECHO DEL PARACHOQUES TRASERO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
10. COLOQUE LA CUBIERTA INTERIOR IZQUIERDA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
11. COLOQUE LA CUBIERTA INTERIOR DERECHA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
12. INSTALE LA PLACA DE ACABADO DEL PISO TRASERO
Haga clic aquí
13. COLOQUE LA CUBIERTA DEL PERCUTOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
14. INSTALE EL GANCHO DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES NO. 1
Haga clic aquí
15. COLOQUE LA BANDEJA DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aquí
16. COLOQUE EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aquí
17. COLOQUE LA ALMOHADILLA DEL PARACHOQUES TRASERO
OBSERVACIÓN:
Elemento | Temperatura |
---|---|
Cubierta del parachoques trasero |
20 a 30 °C (68 a 86 °F) |

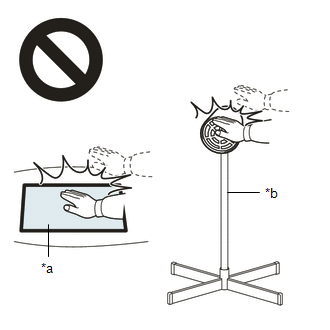

ADVERTENCIA:
*a | Pieza calentada |
*b | Lámpara térmica |
AVISO:
No caliente la cubierta del parachoques trasero en exceso.
(a) Limpie la superficie de la cubierta del parachoques trasero.
(1) Caliente la superficie de la cubierta del parachoques trasero con una lámpara térmica.
(2) Extraiga la cinta adhesiva de doble cara restante de la cubierta del parachoques trasero.
(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.
(b) Extraiga el papel protector de la nueva almohadilla del parachoques trasero.
OBSERVACIÓN:
Cuando quite el papel protector, mantenga la superficie adhesiva libre de partículas extrañas.

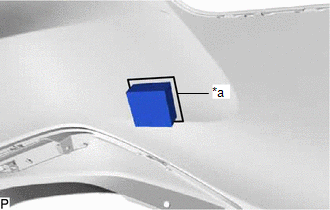

(c) Coloque la almohadilla del parachoques trasero, como se muestra en la ilustración. OBSERVACIÓN: Presione la almohadilla del parachoques trasero con firmeza para colocarla. |
|

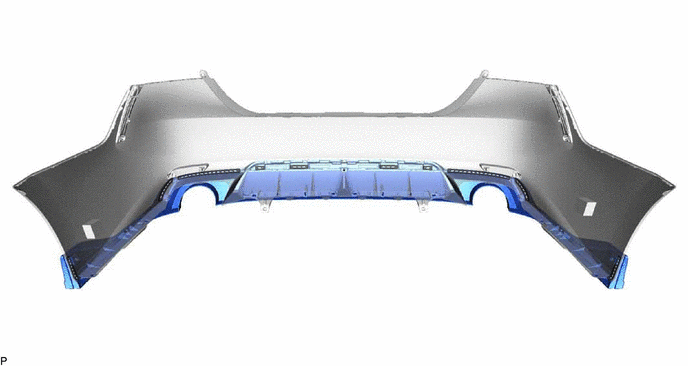

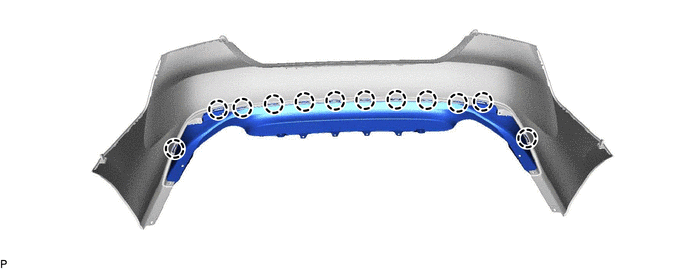

18. COLOQUE LA CUBIERTA INFERIOR DEL PARACHOQUES TRASERO (para el tipo A)
(a) Enganche las 12 garras.
(b) Coloque los 2 clips.

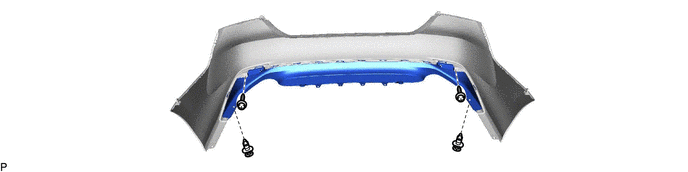

(c) Coloque la cubierta inferior del parachoques trasero con 2 tornillos.
19. COLOQUE LA EXTENSIÓN DE LA ESQUINA DEL PARACHOQUES TRASERO IZQUIERDO (para el tipo B)

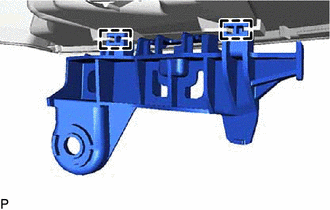

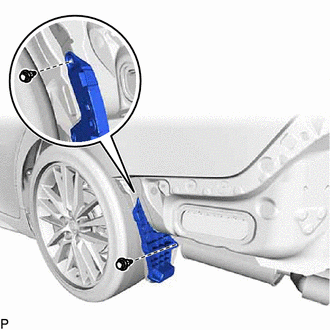

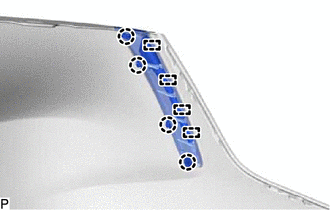

(a) Enganche las 4 guías y las 4 garras para instalar la extensión de la esquina del parachoques trasero izquierdo. |
|
20. COLOQUE LA EXTENSIÓN DE LA ESQUINA DEL PARACHOQUES TRASERO DERECHO (para el tipo B)
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
21. COLOQUE LA MOLDURA DE LA EXTENSIÓN IZQUIERDA DEL PARACHOQUES TRASERO (para el tipo B)
(a) Excepto TRD:

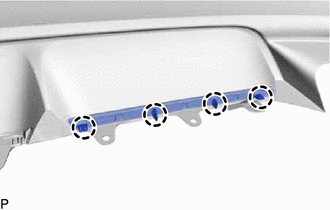

(1) Enganche las 4 garras y coloque la moldura de la extensión izquierda del parachoques trasero. |
|
22. COLOQUE LA MOLDURA DE LA EXTENSIÓN DERECHA DEL PARACHOQUES TRASERO (para el tipo B)
Excepto TRD:
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
23. INSTALE EL DEFLECTOR TRASERO (para el tipo B)
OBSERVACIÓN:
Al colocar el deflector trasero, caliente la cubierta del parachoques trasero con una lámpara térmica.
Temperatura de calentamiento
Elemento | Temperatura |
---|---|
Cubierta del parachoques trasero |
20 a 30 °C (68 a 86 °F) |
ADVERTENCIA:
*a | Pieza calentada |
*b | Lámpara térmica |
AVISO:
No caliente la cubierta del parachoques trasero en exceso.
(a) Para TRD:
(1) Limpie la superficie de la cubierta del parachoques trasero.

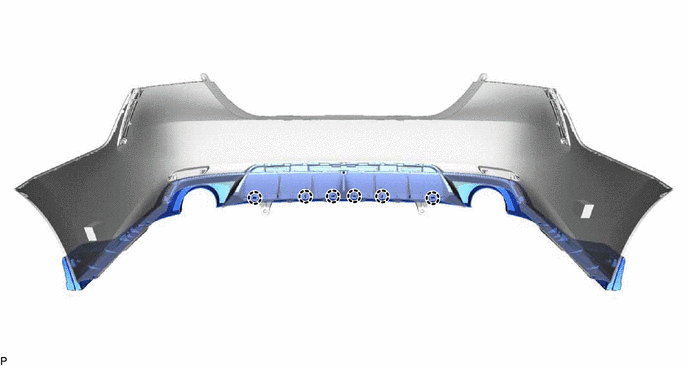

(2) Enganche las 6 garras.
(3) Quite el papel protector del deflector trasero nuevo.
OBSERVACIÓN:
Cuando quite el papel protector, mantenga la superficie adhesiva libre de partículas extrañas.
(4) Aplique cinta adhesiva de doble cara como se indica en la ilustración.
Cinta adhesiva bifaz | - |
- |
OBSERVACIÓN:
Presione el deflector trasero con firmeza para colocarlo.

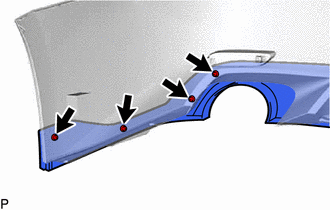

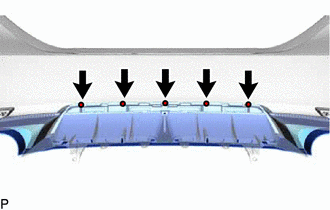

(5) Coloque los 5 tornillos. | |

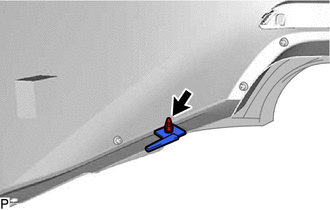

(6) Instale el deflector trasero con los 4 tornillos. OBSERVACIÓN: Realice el mismo procedimiento para los lados izquierdo y derecho. |
|
(7) Coloque el clip y la pieza del parachoques trasero. OBSERVACIÓN: Realice el mismo procedimiento para los lados izquierdo y derecho. |
|
24. INSTALE EL CONJUNTO DEL CATADIÓPTRICO IZQUIERDO

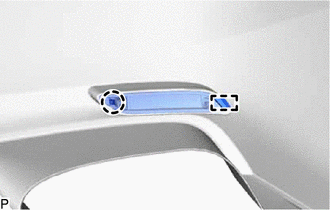

(a) Enganche la garra y la guía. | |
(b) Coloque el conjunto del catadióptrico izquierdo con el tornillo. |
|
25. COLOQUE EL CONJUNTO DEL CATADIÓPTRICO DERECHO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
26. COLOQUE EL CABLE DEL COMPARTIMIENTO DE EQUIPAJES NO. 2 (con sistema de asistencia al freno de estacionamiento)
27. COLOQUE EL RETÉN DEL SENSOR ULTRASÓNICO DE LA ESQUINA TRASERA (con sistema de frenos de asistencia al estacionamiento)
Haga clic aquí
OBSERVACIÓN:
Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
28. COLOQUE EL RETÉN DEL SENSOR ULTRASÓNICO TRASERO CENTRAL (con sistema de frenos de asistencia al estacionamiento)
Haga clic aquí
OBSERVACIÓN:
Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
29. COLOQUE EL SENSOR ULTRASÓNICO DE LA ESQUINA TRASERA (con sistema de frenos de asistencia al estacionamiento)
Haga clic aquí
OBSERVACIÓN:
Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
30. COLOQUE EL SENSOR ULTRASÓNICO CENTRAL TRASERO (con sistema de frenos de asistencia al estacionamiento)
Haga clic aquí
OBSERVACIÓN:
Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
