INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Cuando el parachoques trasero está dañado o deformado debido a un accidente o contacto con otros objetos, etc., o cuando se repara el área de instalación del parachoques en la carrocería, es necesario realizar la medición del ángulo de detección del sensor ultrasónico.
Haga clic aquí .gif)
PROCEDIMIENTO
1. COLOQUE EL CONJUNTO DEL PARACHOQUES TRASERO
(a) Con sistema intuitivo de asistencia al estacionamiento:
(1) Conecte el conector.

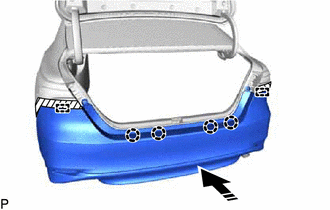

(b) Coloque las 2 guías y las 4 garras como se muestra en la ilustración.
.png) |
Instalar en esta dirección |

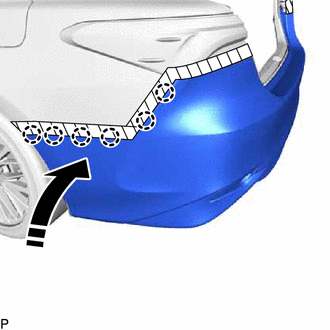

(c) Instale las 6 garras como se muestra en la ilustración.
|
|
Instalar en esta dirección |
OBSERVACIÓN:
Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
(d) Coloque los 2 tornillos.
(e) Para tipo único:
(1) Coloque el conjunto del parachoques trasero con los 11 clips.
(f) Para tipo doble:
(1) Coloque el conjunto del parachoques trasero con los 10 clips.
2. INSTALE LA CUBIERTA IZQUIERDA DE LAS LUCES COMBINADAS TRASERAS
Haga clic aquí
3. COLOQUE LA CUBIERTA DERECHA DE LAS LUCES COMBINADAS TRASERAS
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
