DESCRIPCION
El conjunto del adaptador de la clavija estereo No. 1 envia la senal de los datos de sonido o la senal de los datos de imagen de un dispositivo USB al conjunto del receptor de radio y pantalla a traves de este circuito.

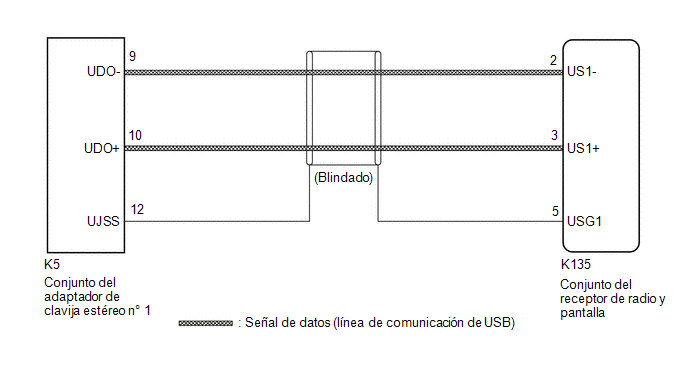

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTEREO NO. 1) |

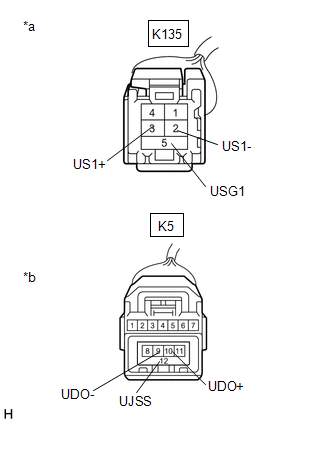

(a) Desconecte el conector K135 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector K5 del conjunto del adaptador de clavija estereo No. 1.
(c) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
|
|
OK | ![]() | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
Procedimiento Del Modo De ComprobaciÓn
PROCEDIMIENTO DEL MODO DE COMPROBACIÓN MODO DE COMPROBACIÓN (SIGNAL CHECK): COMPROBACIÓN DE DTC
(a) Desactive el interruptor de encendido. (b) Conecte el Techstream al DLC3.
(c) Coloque el interruptor de encendido en posición ON. (d) Encienda el Techstream.
(e) Entre e ...
