Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito de la senal de sonido entre el receptor de radio y el amplificador de componentes estereo

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Pantalla De NavegaciOn / InformaciOn MUltiple / Sistema De NavegaciOn / Circuito de la senal de sonido entre el receptor de radio y el amplificador de componentes estereo

DESCRIPCION

A traves de este circuito, el conjunto del receptor de radio y pantalla envia la senal de sonido al conjunto del amplificador de componentes estereo.

El conjunto del amplificador de componentes estereo amplifica la senal de sonido que, a continuacion, se envia a los altavoces.

Si hay un cortocircuito o un circuito abierto, los altavoces no podran sonar, aunque no exista ninguna averia en el conjunto del amplificador de componentes estereo o en los altavoces.

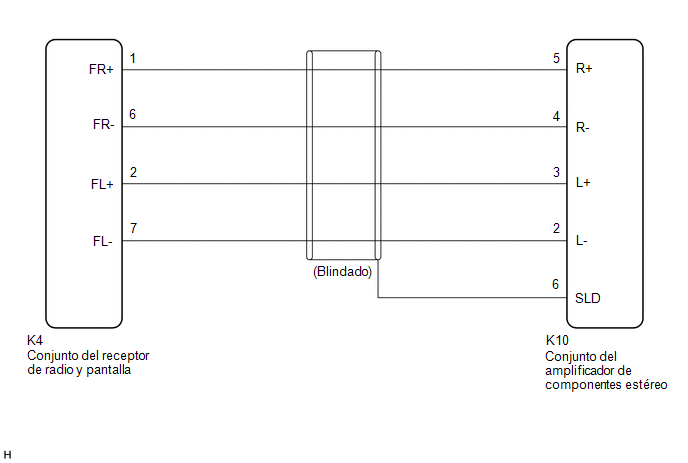

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO)

(a) Desconecte el conector K4 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector K10 del conjunto del amplificador de componentes estereo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K10-5 (R+) - K4-1 (FR+)

Siempre

Inferior a 1 ?

K10-4 (R-) - K4-6 (FR-)

Siempre

Inferior a 1 ?

K10-3 (L+) - K4-2 (FL+)

Siempre

Inferior a 1 ?

K10-2 (L-) - K4-7 (FL-)

Siempre

Inferior a 1 ?

K10-6 (SLD) - Masa de la carroceria

Siempre

10 k? o superior

K10-5 (R+) o K4-1 (FR+) - Masa de la carroceria

Siempre

10 k? o superior

K10-4 (R-) o K4-6 (FR-) - Masa de la carroceria

Siempre

10 k? o superior

K10-3 (L+) o K4-2 (FL+) - Masa de la carroceria

Siempre

10 k? o superior

K10-2 (L-) o K4-7 (FL-) - Masa de la carroceria

Siempre

10 k? o superior

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
