DESCRIPCION

En caso de cortocircuito en el circuito de los altavoces, el conjunto del amplificador de componentes estereo lo detecta e interrumpe la salida a los altavoces.

Por lo tanto, no se puede oir sonido alguno aunque no haya ninguna averia en el conjunto del amplificador de componentes estereo, en el DCM (transceptor de la unidad telematica)* o en los altavoces.

*: Con Interruptor (SOS) Manual

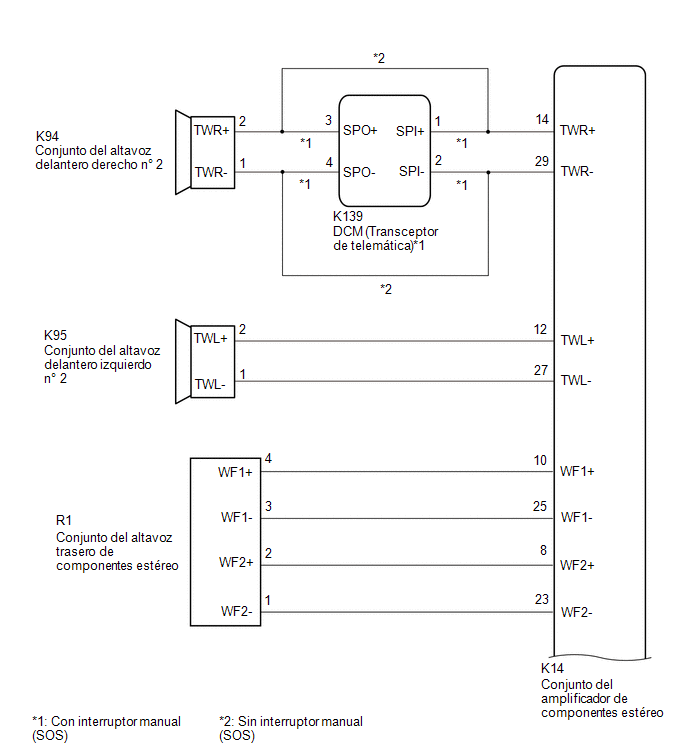

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte las Medidas de Precaucion del Sistema de Navegacion.
Haga clic aqui
Antes de sustituir el DCM (transceptor de la unidad telematica), consulte Registro.
Haga clic aqui

PROCEDIMIENTO

1.	INSPECCIONE EL ALTAVOZ (COMPROBACION DE FUNCIONAMIENTO)

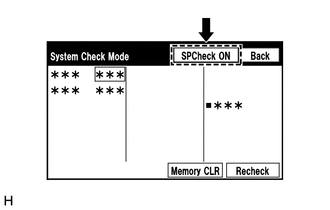

(a) Acceda a la pantalla "System Check Mode". Consulte la seccion "Compruebe el altavoz" en la "Comprobacion del funcionamiento".

Haga clic aqui

(b) Realice la comprobacion del funcionamiento anterior y determine que el altavoz no funciona.

Resultado:

Altavoz sin funcionar	Consulte
Conjunto del altavoz delantero No. 1 o conjunto del altavoz delantero No. 3	A
Conjunto del altavoz delantero No. 2 (con interruptor manual (SOS))	B
Conjunto del altavoz delantero No. 2 (Sin interruptor manual [SOS])	C
Conjunto del altavoz trasero	D
Conjunto del altavoz de componentes estereo trasero	E

OBSERVACION:

Si no se puede escuchar el sonido en ningun altavoz, inspeccionelos todos.

IR AL PUNTO 5

IR AL PUNTO 8

IR AL PUNTO 10

IR AL PUNTO 12

2.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO - CONJUNTO DEL ALTAVOZ DELANTERO NO. 1 - CONJUNTO DEL ALTAVOZ DELANTERO NO. 3)

(a) Desconecte el conector K14 del conjunto del amplificador de componentes estereo.

(b) Desconecte los conectores N1 y O1 del conjunto del altavoz delantero No. 1.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada
K14-15 (FR+) - K109-4 (+TW)	Siempre	Inferior a 1 ?
K14-30 (FR-) - K109-2 (-TW)	Siempre	Inferior a 1 ?
K14-13 (FL+) - K110-4 (+TW)	Siempre	Inferior a 1 ?
K14-28 (FL-) - K110-2 (-TW)	Siempre	Inferior a 1 ?
N1-2 - K109-3 (+)	Siempre	Inferior a 1 ?
N1-1 - K109-1 (-)	Siempre	Inferior a 1 ?
O1-2 - K110-3 (+)	Siempre	Inferior a 1 ?
O1-1 - K110-1 (-)	Siempre	Inferior a 1 ?
K14-15 (FR+) o K109-4 (+TW) - Masa de la carroceria	Siempre	10 k? o superior
K14-30 (FR-) o K109-2 (-TW) - Masa de la carroceria	Siempre	10 k? o superior
K14-13 (FL+) o K110-4 (+TW) - Masa de la carroceria	Siempre	10 k? o superior
K14-28 (FL-) o K110-2 (-TW) - Masa de la carroceria	Siempre	10 k? o superior
N1-2 o K109-3 (+) - Masa de la carroceria	Siempre	10 k? o superior
N1-1 o K109-1 (-) - Masa de la carroceria	Siempre	10 k? o superior
O1-2 o K110-3 (+) - Masa de la carroceria	Siempre	10 k? o superior
O1-1 o K110-1 (-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

3.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 1

(a) Extraiga el conjunto del altavoz delantero No. 1.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz delantero No. 1.

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO No. 1

4.	SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO No. 3

(a) Extraiga el conjunto del altavoz delantero No. 3.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz delantero No. 3.

Haga clic aqui

OK:

La averia desaparece.

FIN DE LA INSPECCION

VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

5.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO - DCM [TRANSCEPTOR DE TELEMATICA] - CONJUNTO DEL ALTAVOZ DELANTERO NO. 2)

(a) Desconecte el conector K14 del conjunto del amplificador de componentes estereo.

(b) Desconecte los conectores K94 y K95 del conjunto del altavoz delantero No. 2.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada
K14-14 (TWR+) - K139-1 (SPI+)	Siempre	Inferior a 1 ?
K14-29 (TWR-) - K139-2 (SPI-)	Siempre	Inferior a 1 ?
K139-3 (SPO+) - K94-2 (TWR+)	Siempre	Inferior a 1 ?
K139-4 (SPO-) - K94-1 (TWR-)	Siempre	Inferior a 1 ?
K14-12 (TWL+) - K95-2 (TWL+)	Siempre	Inferior a 1 ?
K14-27 (TWL-) - K95-1 (TWL-)	Siempre	Inferior a 1 ?
K14-14 (TWR+) o K139-1 (SPI+) - Masa de la carroceria	Siempre	10 k? o superior
K14-29 (TWR-) o K139-2 (SPI-) - Masa de la carroceria	Siempre	10 k? o superior
K14-12 (TWL+) o K95-2 (TWL+) - Masa de la carroceria	Siempre	10 k? o superior
K14-27 (TWL-) o K95-1 (TWL-) - Masa de la carroceria	Siempre	10 k? o superior
K139-3 (SPO+) o K94-2 (TWR+) - Masa de la carroceria	Siempre	10 k? o superior
K139-4 (SPO-) o K94-1 (TWR-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

6.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO No. 2

(a) Extraiga el conjunto del altavoz delantero No. 2.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz delantero No. 2.

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 2

7.	INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMATICA)

(a) Extraiga el DCM (transceptor de telematica).

Haga clic aqui

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion Especificada
1 (SPI+) - 3 (SPO+)	Siempre	Inferior a 1 ?
2 (SPI-) - 4 (SPO-)	Siempre	Inferior a 1 ?
1 (SPI+) - 2 (SPI-)	Siempre	10 k? o superior
3 (SPO+) - 4 (SPO-)	Siempre	10 k? o superior
1 (SPI+) o 3 (SPO+) - Masa de la carroceria	Siempre	10 k? o superior
2 (SPI-) o 4 (SPO-) - Masa de la carroceria	Siempre	10 k? o superior

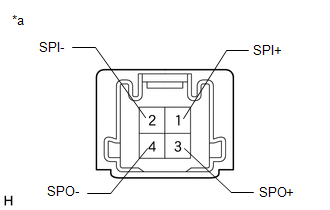

*a	Componente sin mazo de cables conectado (DCM [transceptor de telematica])

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMATICA)

Haga clic aqui

8.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO - CONJUNTO DEL ALTAVOZ DELANTERO NO. 2)

(a) Desconecte el conector K14 del conjunto del amplificador de componentes estereo.

(b) Desconecte los conectores K94 y K95 del conjunto del altavoz delantero No. 2.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada
K14-14 (TWR+) - K94-2 (TWR+)	Siempre	Inferior a 1 ?
K14-29 (TWR-) - K94-1 (TWR-)	Siempre	Inferior a 1 ?
K14-12 (TWL+) - K95-2 (TWL+)	Siempre	Inferior a 1 ?
K14-27 (TWL-) - K95-1 (TWL-)	Siempre	Inferior a 1 ?
K14-14 (TWR+) o K94-2 (TWR+) - Masa de la carroceria	Siempre	10 k? o superior
K14-29 (TWR-) o K94-1 (TWR-) - Masa de la carroceria	Siempre	10 k? o superior
K14-12 (TWL+) o K95-2 (TWL+) - Masa de la carroceria	Siempre	10 k? o superior
K14-27 (TWL-) o K95-1 (TWL-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

9.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO No. 2

(a) Extraiga el conjunto del altavoz delantero No. 2.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz delantero No. 2.

Haga clic aqui

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO No. 2

10.	REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO - CONJUNTO DE ALTAVOCES TRASEROS)

(a) Desacople el conector K14 del conjunto del amplificador de componentes estereo.

(b) Desacople los conectores P7 y Q7 del conjunto del altavoz trasero.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion Especificada
K14-11 (RR+) - P7-2	Siempre	Inferior a 1 ?
K14-26 (RR-) - P7-1	Siempre	Inferior a 1 ?
K14-9 (RL+) - Q7-2	Siempre	Inferior a 1 ?
K14-24 (RL-) - Q7-1	Siempre	Inferior a 1 ?
K14-11 (RR+) o P7-2 - Masa de la carroceria	Siempre	10 k? o superior
K14-26 (RR-) o P7-1 - Masa de la carroceria	Siempre	10 k? o superior
K14-9 (RL+) o Q7-2 - Masa de la carroceria	Siempre	10 k? o superior
K14-24 (RL-) o Q7-1 - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

11.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO

(a) Extraiga el conjunto del altavoz trasero.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz trasero.

Haga clic aqui

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL ALTAVOZ TRASERO

12.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO - CONJUNTO DEL ALTAVOZ TRASERO DE COMPONENTES ESTEREO)

(a) Desconecte el conector K14 del conjunto del amplificador de componentes estereo.

(b) Desconecte el conector R1 del conjunto del altavoz trasero de componentes estereo.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K14-10 (WF1+) - R1-4 (WF1+)	Siempre	Inferior a 1 ?
K14-25 (WF1-) - R1-3 (WF1-)	Siempre	Inferior a 1 ?
K14-8 (WF2+) - R1-2 (WF2+)	Siempre	Inferior a 1 ?
K14-23 (WF2-) - R1-1 (WF2-)	Siempre	Inferior a 1 ?
K14-10 (WF1+) o R1-4 (WF1+) - Masa de la carroceria	Siempre	10 k? o superior
K14-25 (WF1-) o R1-3 (WF1-) - Masa de la carroceria	Siempre	10 k? o superior
K14-8 (WF2+) o R1-2 (WF2+) - Masa de la carroceria	Siempre	10 k? o superior
K14-23 (WF2-) o R1-1 (WF2-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

13.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO DE COMPONENTES ESTEREO

(a) Extraiga el conjunto del altavoz trasero de los componentes estereo.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz trasero de componentes estereo.

Haga clic aqui

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL ALTAVOZ TRASERO DE LOS COMPONENTES ESTEREO

Haga clic aqui
