DESCRIPCION
Este circuito conecta la ECU de control de derrape (conjunto del actuador del freno) al conjunto del receptor de radio y pantalla.

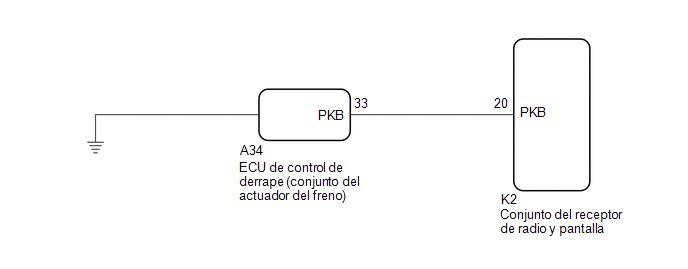

DIAGRAMA DE CABLEADO
.png)
PROCEDIMIENTO
| 1. |
INSPECCIONE EL INDICADOR DE ADVERTENCIA DE LOS FRENOS |
(a) Compruebe que el indicador de advertencia del freno se enciende cuando se acciona el freno de estacionamiento y que se apaga al soltarlo.
OK:
El indicador de advertencia del freno funciona como se ha indicado.
| NG | .gif) | VAYA A CONTROL DE LOS FRENOS/SISTEMA DE CONTROL DINAMICOS Haga clic aqui |
|
| 2. |
COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (ECU DE CONTROL DE DERRAPE [CONJUNTO DEL ACTUADOR DEL FRENO] - CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA) |
(a) Desacople el conector K2 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector A34 de la ECU de control de derrape (conjunto del actuador del freno).
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion especificada |
|---|---|---|
|
K2-20 (PKB) - A34-33 (PKB) |
Siempre | Inferior a 1 ? |
|
K2-20 (PKB) o A34-33 (PKB) - Masa de la carroceria |
Siempre | 10 k? o superior |
| OK | | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
