DESCRIPCION

Se suministra corriente electrica al sistema de iluminacion del receptor de radio y pantalla y al conjunto del interruptor de la almohadilla del volante cuando el interruptor de control de las luces esta en la posicion TAIL o HEAD.

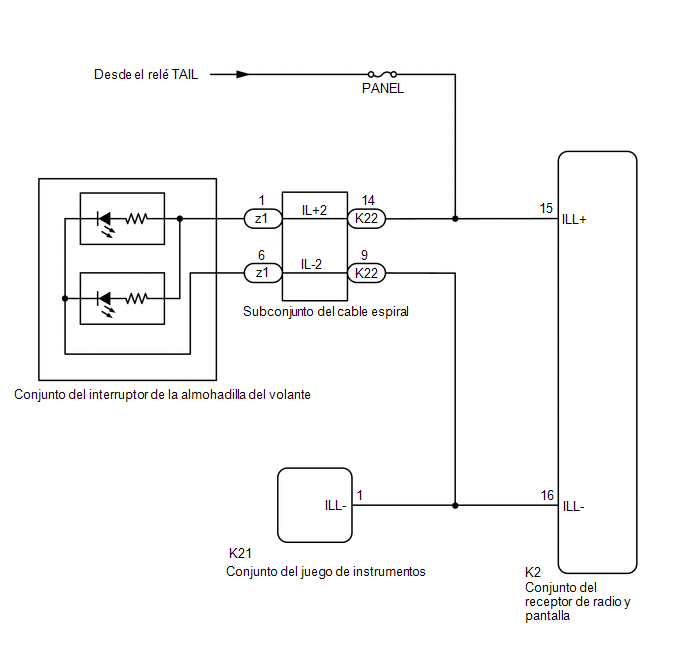

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

El vehiculo esta equipado con un sistema complementario de sujecion (SRS) que incluye componentes, como los airbags. Antes de efectuar el mantenimiento (incluidas la extraccion o instalacion de piezas), asegurese de leer todas las advertencias relativas al sistema complementario de sujecion.
Haga clic aqui
Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.	COMPRUEBE LA ILUMINACION

(a) Compruebe si la iluminacion del conjunto del receptor de radio y pantalla, conjunto del interruptor de la almohadilla del volante, interruptor de control de la calefaccion o de otros elementos (interruptor de advertencia de riesgo, interruptor de control de la transmision, etc.) se enciende cuando el interruptor de control de las luces se gira hasta la posicion HEAD o TAIL.

Resultado:

Resultado	Vaya a
La iluminacion se enciende para todos los componentes, excepto para el conjunto del interruptor de la almohadilla del volante.	A
La iluminacion se enciende para todos los componentes excepto para el conjunto del receptor de radio y pantalla.	B
No se enciende ninguna iluminacion (conjunto del receptor de radio y pantalla, interruptor de advertencia de riesgo, interruptor de control de la calefaccion, etc.).	C

IR AL PUNTO 5

VAYA AL SISTEMA DE ILUMINACION

2.	REVISE EL MAZO DE CABLES Y EL CONECTOR (SENAL DE ILUMINACION)

(a) Desacople el conector K22 del subconjunto del cable espiral.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester	Condicion	Condicion Especificada
K22-14 (IL+2) - Masa de la carroceria	Interruptor de control de las luces en posicion TAIL o HEAD	11 a 14 V

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

3.	INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Extraiga el conjunto del conjunto de la almohadilla del volante.

Haga clic aqui

(b) Inspeccione el conjunto del conjunto de la almohadilla del volante.

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

Haga clic aqui

4.	INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

(a) Extraiga el subconjunto del cable espiral.

Haga clic aqui

(b) Inspeccione el subconjunto del cable espiral.

Haga clic aqui

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (SUBCONJUNTO DEL CABLE ESPIRAL - CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA, CONJUNTO DEL MEDIDOR COMBINADO)

SUSTITUYA EL SUBCONJUNTO DEL CABLE ESPIRAL

Haga clic aqui

5.	REVISE EL MAZO DE CABLES Y EL CONECTOR (SENAL DE ILUMINACION)

(a) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester	Condicion	Condicion Especificada
K2-15 (ILL+) - Masa de la carroceria	Interruptor de control de las luces en posicion TAIL o HEAD	11 a 14 V

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

6.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL MEDIDOR COMBINADO)

(a) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desacople el conector K21 del conjunto del medidor combinado.

Resistencia estandar:

Conexion del tester	Condicion	Condicion Especificada
K2-16 (ILL-) - K21-1 (ILL-)	Siempre	Inferior a 1 ?
K2-16 (ILL-) o K21-1 (ILL-) - Masa de la carroceria	Siempre	10 k? o superior

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
