Componentes
COMPONENTES

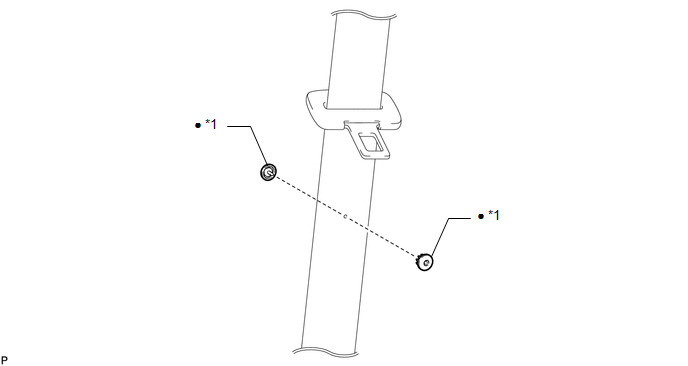

ILUSTRACION
|
*1 | TOPE DE LA PLACA DE LA LENGUETA | - |
- |
| ? |
Pieza no reutilizable |
- | - |
SustituciOn
SUSTITUCION
PROCEDIMIENTO
1. EXTRAIGA EL TOPE DE LA PLACA DE LA LENGUETA

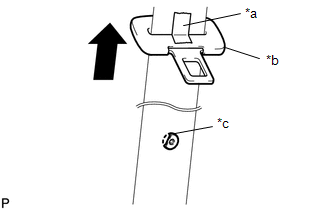

| (a) Deslice la placa de la lengueta sobre la posicion de instalacion del tope de la placa de la lengueta y sujetela con cinta adhesiva de forma provisional. |
|
(b) Elimine todo resto de piezas originales del tope de la placa de la lengueta de la cincha del cinturon con unos alicates.
AVISO:
Tenga cuidado de no danar la cincha del cinturon de seguridad durante la reparacion.
2. COLOQUE EL TOPE DE LA PLACA DE LA LENGUETA

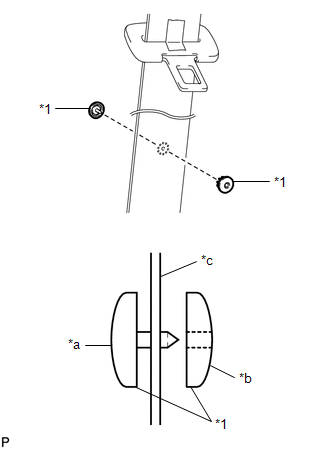

| (a) Coloque el tope de la placa de la lengueta en el orificio de la cincha del cinturon de seguridad. OBSERVACION: Asegurese de que el sentido de colocacion del tope de la patilla de la lengueta es el que se muestra en la ilustracion. |
|

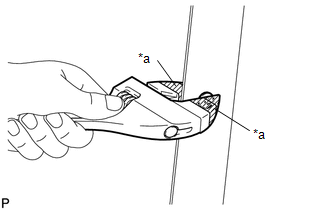

| (b) Coloque el tope de la placa de la lengueta en el orificio de la cincha del cinturon de seguridad con una llave regulable y gire el tornillo de ajuste de la llave regulable manualmente para comprimir el tope de la placa de la lengueta. AVISO:
OBSERVACION: Envuelva con cinta protectora la garras antes de utilizar la llave ajustable. |
|

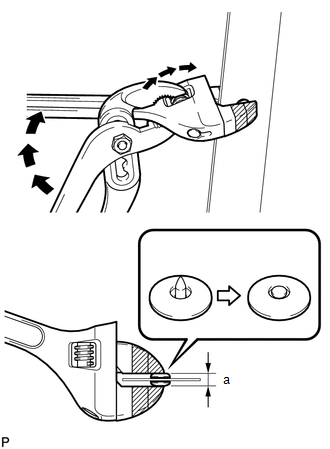

| (c) Cuando ya no pueda ajustar a mano el tornillo de ajuste de la llave regulable. apriete el tornillo de ajuste con unos alicates de tope regulable hasta que el grosor del tope de la placa de la lengueta sea de 4.5 a 5.0 mm (0.177 a 0.197 pulg.). (Consulte las ilustraciones.) Holgura estandar
|
|

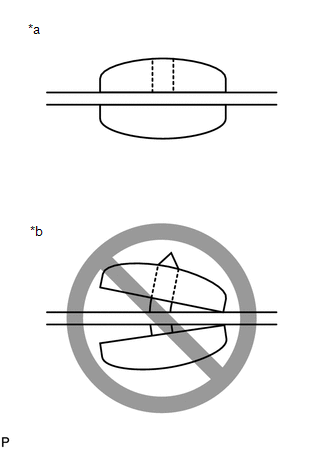

| (d) Asegurese de que el pasador del lado macho del tope de la placa de la lengueta se haya expandido de manera uniforme en el orificio de la parte hembra y que se mantenga firmemente en la cincha del cinturon de seguridad. (Consulte las ilustraciones.) |
|
