INSTALACION
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DEL SOPORTE DEL ANCLAJE DEL ASIENTO DE SUJECION PARA NINOS IZQUIERDO
|
(a) Instale de manera provisional el subconjunto del soporte del anclaje del asiento de sujecion para ninos izquierdo con los 2 pernos. |
|

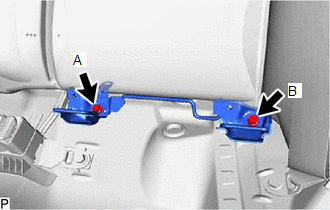

(b) Apriete por completo el perno (A) y, a continuacion, el perno (B) para instalar el subconjunto del soporte del anclaje del asiento de sujecion para ninos izquierdo.
Torque:
19.5 N·m {199 kgf·cm, 14 ft·lbf}
(c) Enganche todas las abrazaderas.
2. INSTALE EL SUBCONJUNTO DEL SOPORTE DEL ANCLAJE DEL ASIENTO DE SUJECION PARA NINOS DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
3. COLOQUE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
.gif)
4. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
5. INSTALE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asientos fijos)
Haga clic aqui
6. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aqui
ExtracciOn
Tope De La Placa De La LengUetaAjuste
AJUSTE PROCEDIMIENTO 1. FIJE EL VEHÍCULO
(a) Accione completamente el freno de estacionamiento y calce de las ruedas.
ADVERTENCIA:
Asegúrese de aplicar el freno de estacionamiento y calce de las ruedas antes de ejecutar este procedimiento.
Si el vehículo no está bien asegurado y la ...
Ajuste
AJUSTE PRECAUCIÓN/AVISO/OBSERVACIÓN
*a Perno de centraje
*b Perno estándar
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
Los pernos de centra ...
Desmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DE LA VÁLVULA DE RETENCIÓN DE VACÍO DEL FRENO
(a) Extraiga el conjunto de la válvula de retención de vacío del freno del conjunto del servofreno.
(b) Extraiga el ojal de la válvula de retención del conjunto del servofreno.
2. EXTRAIGA EL ...
