EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aqui .gif)
2. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asientos fijos)
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
4. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga
clic aqui
5. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL ANCLAJE DEL ASIENTO DE SUJECION PARA NINOS IZQUIERDO
(a) Desenganche todas las abrazaderas.

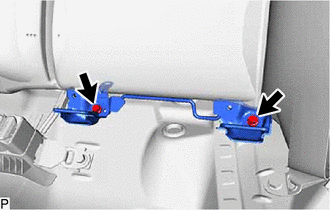

| (b) Quite los 2 pernos y el subconjunto del soporte del anclaje del asiento de sujecion para ninos izquierdo. |
|
6. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL ANCLAJE DEL ASIENTO DE SUJECION PARA NINOS DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
