COMPONENTES

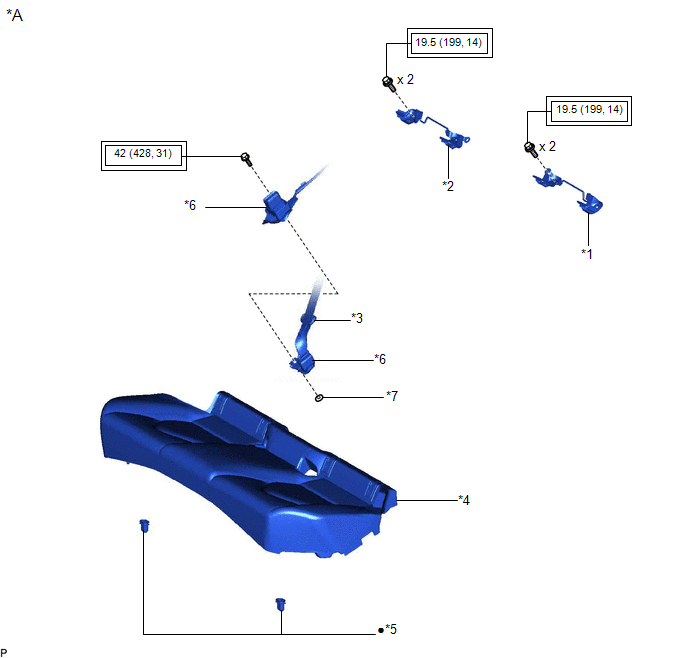

ILUSTRACION
|
*A | Para asiento de tipo fijo | - |
- |
| *1 |
SUBCONJUNTO IZQUIERDO DEL SOPORTE DEL ANCLAJE DEL ASIENTO DE SUJECION PARA NINOS |
*2 | SUBCONJUNTO DERECHO DEL SOPORTE DEL ANCLAJE DEL ASIENTO DE SUJECION PARA NINOS |
|
*3 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*4 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
|
*5 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*6 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*7 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

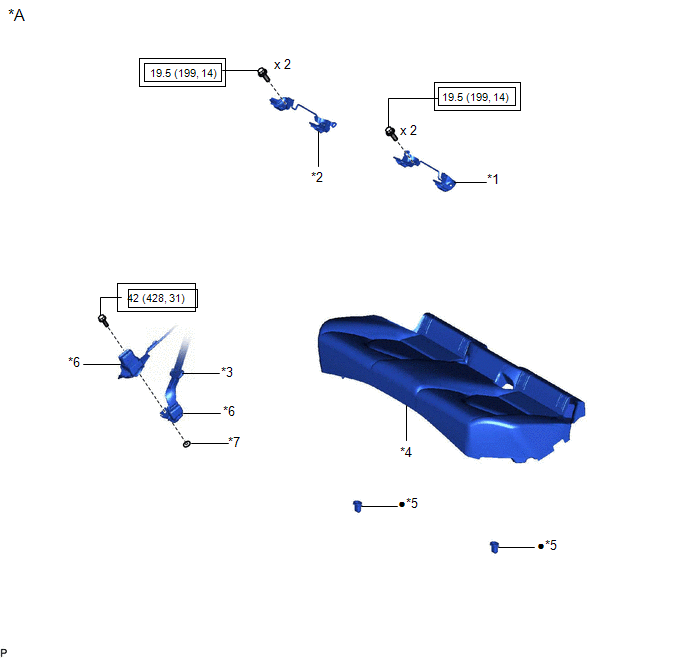

ILUSTRACION
|
*A | Para asiento de tipo plegable | - |
- |
| *1 |
SUBCONJUNTO IZQUIERDO DEL SOPORTE DEL ANCLAJE DEL ASIENTO DE SUJECION PARA NINOS |
*2 | SUBCONJUNTO DERECHO DEL SOPORTE DEL ANCLAJE DEL ASIENTO DE SUJECION PARA NINOS |
|
*3 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*4 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
|
*5 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*6 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*7 | ARANDELA |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |
ExtracciOnInstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuacion es para el lado izquierdo.
PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL
ALTAVOZ DELANTERO NO. 1 AVISO: No toque el c ...
