Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Audio / Video / Altavoz De La Puerta Delantera / InstalaciOn

INSTALACION

PRECAUCION / AVISO / OBSERVACION

OBSERVACION:

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 1

AVISO:

No toque el cono del altavoz.

(a) Conecte el conector.

(b) Enganche las 2 guias para instalar temporalmente el conjunto del altavoz delantero No. 1.

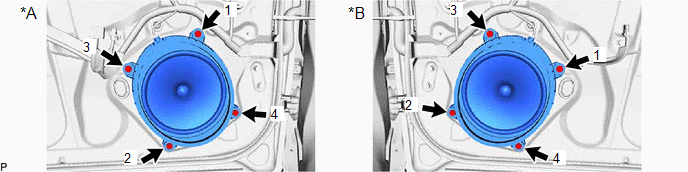

(c) Instale el conjunto del altavoz delantero No. 1 con los 4 tornillos.

*A

Para el lado izquierdo

*B

Para el lado derecho

OBSERVACION:

Instale los tornillos en el orden que se muestra en la ilustracion.

2. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICION DE LA PUERTA DELANTERA

Haga clic aqui

3. COLOQUE LA PLACA DE GUARNICION DE LA PUERTA DELANTERA (sin luz de cortesia)

Haga clic aqui

4. COLOQUE EL CONJUNTO DE LA LUZ DE CORTESIA (con luz de cortesia)

Haga clic aqui

5. COLOQUE EL CONJUNTO DEL REPOSABRAZOS DELANTERO

Haga clic aqui

6. COLOQUE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MULTIPLEX CON EL PANEL BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

Haga clic aqui

7. COLOQUE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

Haga clic aqui

8. COLOQUE EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA

Haga clic aqui

9. COLOQUE EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

Haga clic aqui

10. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELECTRICO

Haga clic aqui
