Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Audio / Video / Altavoz De La Puerta Delantera / InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 1

(a) Con el altavoz instalado, compruebe que ninguna pieza este floja y que no haya otras anomalias.

(b) Asegurese de que no hay particulas extranas en el altavoz, desgarres en el cono u otras anomalias.

(c) Mida la resistencia del altavoz.

Resistencia estandar:

para 6 altavoces

Conexion del tester

Condicion

Condicion especificada

1 - 2

Siempre

3.2 a 4.8 ?
para 9 altavoces

Conexion del tester

Condicion

Condicion especificada

1 - 2

Siempre

4.5 a 6.7 ?

Si el resultado no es el especificado, sustituya el altavoz.

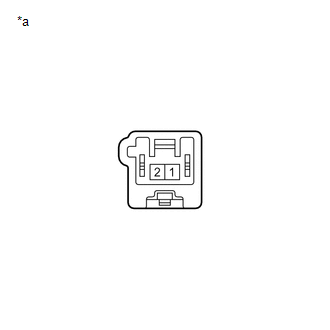

*a

Componente sin mazo de cables conectado

(Conjunto del altavoz delantero No. 1)
