EXTRACCION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA
Haga clic aqui
.gif)
2. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MULTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)
Haga
clic aqui
4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)
Haga clic aqui
5. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO
Haga clic aqui
6. EXTRAIGA LA PLACA DE GUARNICION DE LA PUERTA DELANTERA (sin luz de cortesia)
Haga clic aqui
7. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESIA (con luz de cortesia)
Haga clic aqui
8. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICION DE LA PUERTA DELANTERA
Haga clic aqui
9. EXTRAIGA EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 1
AVISO:
No toque el cono del altavoz.
|

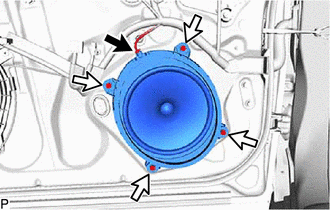

(a) Desconecte el conector. |
|
(b) Extraiga los 4 tornillos.

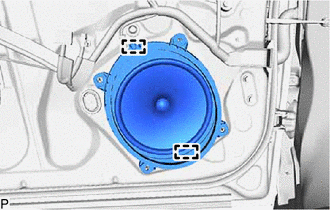

| (c) Desenganche las 2 guias para quitar el conjunto del altavoz delantero No. 1. |
|
