Toyota Camry Manual de reparaciones XV70 (2017-2023): La marca GPS no aparece en pantalla

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / ComunicaciOn MOvil / Sistema Toyota Entune / La marca GPS no aparece en pantalla

PRECAUCION/AVISO/RECOMENDACION

AVISO:

PROCEDIMIENTO

1.

COMPRUEBE EL HABITACULO

(a) Compruebe si el habitaculo contiene algun objeto que podria interferir con la recepcion de la radio o dispositivos que utilizan ondas de radio en el panel de instrumentos. Si hay algun objeto, extraigalo y compruebe si ahora aparece la marca de GPS.

OBSERVACION:

El GPS funciona mediante ondas de radio muy debiles emitidas por satelites. Si otros obstaculos u ondas de radio interfieren con la senal, el sistema GPS podria no recibirla con claridad.

OK:

Aparece la marca de GPS.

OK

FIN DE LA INSPECCION
NG

2.

INSPECCIONE LOS ALREDEDORES

(a) Verifique si el vehiculo se encuentra en un lugar donde no se recibe correctamente la senal de GPS. En ese caso, llevelo a otro lugar y verifique si alli aparece la marca de GPS.

OBSERVACION:

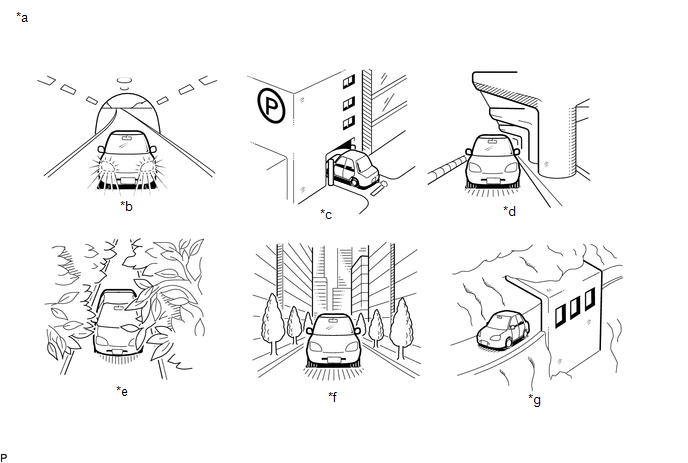

El sistema GPS utiliza 24 satelites en 6 orbitas. El vehiculo debe estar en cualquier momento en el rango de funcionamiento de 4 satelites. No obstante, puede que el vehiculo no reciba las senales de GPS a causa de influencias proximas, la direccion del vehiculo y la hora. En la ilustracion siguiente puede ver ejemplos.

*a

Ejemplo

*b

En un tunel

*c

En el interior de un edificio

*d

Bajo un paso elevado

*e

En un bosque o en un sendero bordeado de arboles

*f

Entre edificios de gran altura

*g

Bajo un risco o un saliente

-

-

OK:

Aparece la marca GPS.

OK

FIN (EL SISTEMA HA REGRESADO AL ESTADO NORMAL)
NG

3.

COMPRUEBE LA INFORMACION DEL GPS (COMPROBACION DE FUNCIONAMIENTO)

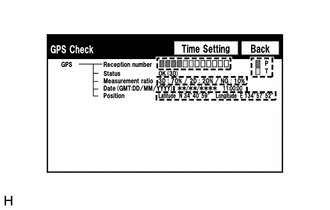

(a) Ingrese en la pantalla "System Sensors Check". Consulte "Comprobacion del GPS y los sensores del vehiculo" en Comprobacion de funcionamiento.

Sin sistema de navegacion Con sistema de navegacion

Sin sistema de navegacion: haga clic aqui

Con sistema de navegacion: haga clic aqui

(b) Examine cuantos de los siguientes codigos se encuentran en "Reception number".

OBSERVACION:

Aparece T o P.

OK:

Aparecen por lo menos 3 codigos.

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui
