EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA
Haga clic aquí .gif)
2. DRENE EL LÍQUIDO DE FRENOS
AVISO:
Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.
3. DESCONECTE LA MANGUERA FLEXIBLE DELANTERA

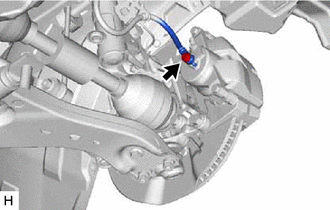

| (a) Extraiga el perno de unión y la junta, y desconecte la manguera flexible delantera del conjunto del cilindro del freno de disco delantero. |
|
4. EXTRAIGA EL CONJUNTO DEL CILINDRO DEL FRENO DE DISCO DELANTERO

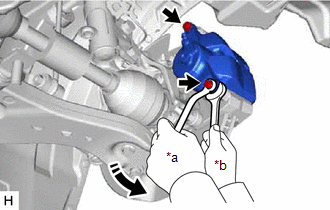

| (a) Sujete los 2 pasadores deslizantes del cilindro del freno de disco delantero, quite los 2 pernos y extraiga el conjunto del cilindro del freno de disco delantero. |
|

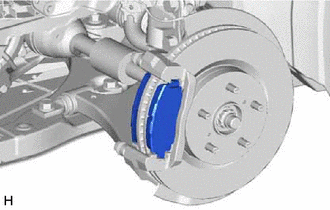

5. EXTRAIGA LA PASTILLA DEL FRENO DE DISCO DELANTERO
| (a) Extraiga de la montura del cilindro las 2 pastillas del freno de disco delantero. |
|
6. EXTRAIGA EL KIT DE CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO
Haga clic aquí
7. EXTRAIGA LA PLACA DE SOPORTE DE LA PASTILLA DEL FRENO DE DISCO DELANTERO

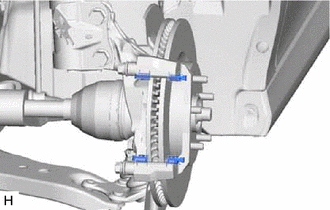

| (a) Extraiga las 4 placas de soporte de la pastilla de freno de disco del soporte del cilindro del freno de disco delantero. AVISO: Cada placa de soporte de la pastilla del freno de disco delantero tiene una forma diferente. Asegúrese de poner una marca de identificación en cada placa de soporte de la pastilla del freno de disco delantero de modo que se puedan volver a instalar en su posición original. |
|
8. EXTRAIGA EL PASADOR DESLIZANTE DE CILINDRO DEL FRENO DE DISCO DELANTERO

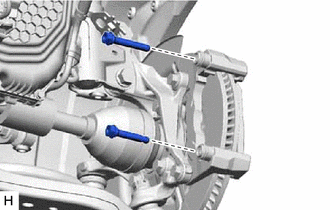

| (a) Extraiga los 2 pasadores deslizantes del cilindro del freno de disco delantero de su soporte. |
|

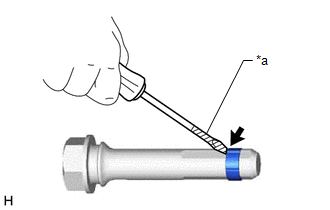

| (b) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el casquillo deslizante del cilindro del freno de disco delantero del pasador deslizante del cilindro del freno de disco delantero (lado inferior). AVISO: No dañe el pasador deslizante del cilindro del freno de disco delantero. |
|
9. EXTRAIGA LA FUNDA ANTIPOLVO DEL CASQUILLO DEL FRENO DE DISCO DELANTERO

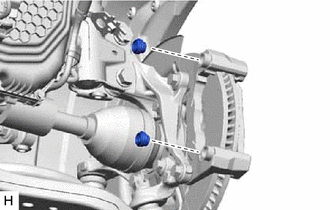

| (a) Extraiga las 2 fundas antipolvo del casquillo del freno de disco delantero del soporte del cilindro del freno de disco delantero. |
|
10. EXTRAIGA EL SOPORTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO

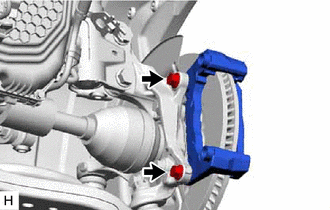

| (a) Extraiga los 2 pernos y el soporte del cilindro del freno de disco delantero del pivote de la dirección. |
|
11. EXTRAIGA EL DISCO DELANTERO

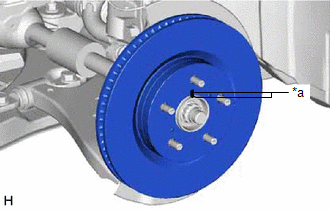

| (a) Coloque marcas de correspondencia en el disco delantero y en el subconjunto del cubo del eje delantero. |
|
(b) Extraiga el disco delantero.
