Toyota Camry Manual de reparaciones XV70 (2017-2023): Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL PISTÓN DEL DISCO DE FRENO DELANTERO

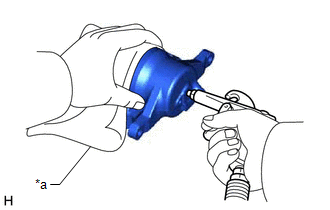

(a) Coloque un trozo de tela entre el pistón del freno de disco delantero y el cilindro del freno de disco delantero.

*a

Paño

(b) Aplique aire comprimido para quitar el pistón del freno de disco delantero del cilindro del freno de disco delantero.

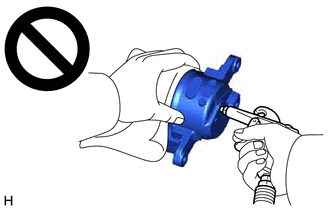

ADVERTENCIA:

AVISO:

No permita que el líquido de frenos salpique.

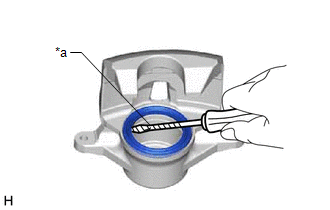

2. EXTRAIGA LA FUNDA DEL CILINDRO

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la funda del cilindro del cilindro del freno de disco delantero.

AVISO:

Tenga cuidado de no dañar el cilindro del freno de disco delantero.

*a

Cinta protectora

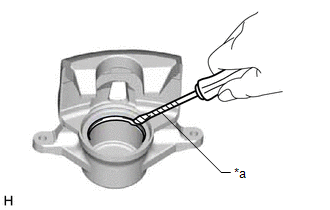

3. EXTRAIGA EL SELLO DEL PISTÓN

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el sello del pistón del cilindro del freno de disco delantero.

AVISO:

No dañe la superficie interior ni la ranura del sello del pistón del cilindro del freno de disco delantero.

*a

Cinta protectora

4. EXTRAIGA EL CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

(a) Extraiga el capuchón del tapón de purga del freno de disco delantero del tapón de purga del freno de disco delantero.

5. EXTRAIGA EL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

(a) Extraiga el tapón de purga del freno de disco delantero del cilindro del freno de disco delantero.
