INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CILINDRO Y EL PISTÓN DEL FRENO

(a) Compruebe el orificio del cilindro del freno de disco delantero y el pistón del freno de disco delantero para ver que no haya corrosión o rayones. Si fuera necesario, sustituya el conjunto del cilindro y el pistón del freno de disco delantero.

2. COMPRUEBE EL GROSOR DEL FORRO DE LAS PASTILLAS DE FRENO

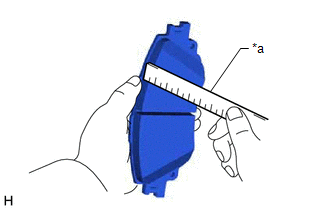

(a) Mida con una regla el grosor del forro de la pastilla del freno de disco delantero.

Grosor estándar:

11.0 mm (0.433 pulg.)

Grosor mínimo:

1.0 mm (0.0394 pulg.)

OBSERVACIÓN:

  • Si el grosor del forro de la pastilla del freno de disco delantero es inferior al mínimo, cambie las pastillas del freno de disco delantero.
  • Asegúrese de comprobar el grosor del disco delantero al sustituir las pastillas del freno de disco delantero por unas nuevas.

*a

Regla

3. INSPECCIONE LA PLACA DE SOPORTE DE LA PASTILLA DEL FRENO DE DISCO DELANTERO

(a) Asegúrese de que las placas de soporte de la pastilla del freno de disco delantero tengan suficiente elasticidad, no estén deformadas, agrietadas, desgastadas ni oxidadas, y que se haya limpiado toda la suciedad y el óxido. Si es necesario, sustituya las placas de soporte de la pastilla del freno de disco delantero.

4. COMPRUEBE EL GROSOR DEL DISCO

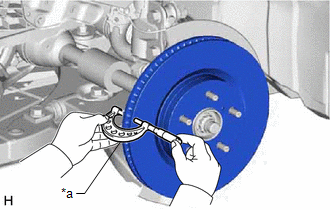

(a) Mida el grosor del disco delantero con un micrómetro.

Grosor estándar:

28.0 mm (1.10 pulg.)

Grosor mínimo:

25.0 mm (0.984 pulg.)

OBSERVACIÓN:

Si el grosor del disco delantero es inferior al mínimo, cámbielo.

*a

Micrómetro

5. COMPRUEBE EL DESCENTRAMIENTO DEL DISCO

(a) Compruebe la holgura del cojinete del cubo del eje delantero y el descentramiento del cubo del eje delantero.

Haga clic aquí

(b) Coloque provisionalmente el disco delantero con las 5 tuercas de cubo.

Torque:

103 N·m {1050 kgf·cm, 76 ft·lbf}

(c) Mida con un indicador de cuadrante con base magnética el descentramiento del disco a una distancia de 10 mm (0.394 pulg.) del borde exterior del disco delantero.

Descentramiento máximo del disco:

0.05 mm (0.00196 pulg.)

AVISO:

Mantenga el imán del indicador de cuadrante alejado del sensor de velocidad delantero.

OBSERVACIÓN:

Si el descentramiento supera el valor máximo, cambie la posición de instalación del disco delantero para minimizar el descentramiento. Si el descentramiento sobrepasa el máximo incluso cuando se cambia la posición de instalación, lije el disco delantero. Si el grosor del disco delantero es inferior al mínimo, cámbielo.

*a

Indicador de cuadrante con base magnética

(d) Extraiga las 5 tuercas de cubo y el disco delantero.
